1.一种铝镓合金，其特征在于，所述铝镓合金中Ga、In、Sn的质量百分比之和为5～

15％，所述Ga、In、Sn的质量比为65:22:13，余量为Al和不可避免的杂质。

2.一种如权利要求1所述的铝镓合金的制备方法，其特征在于，包括以下步骤：将原料Al、Ga、In、Sn在真空度为1.8×10-4Pa～2.2×10-4Pa的条件下，充入氩气至真空炉内气压为

0.25atm～0.35atm，采用400A～600A的电流熔炼合金，冷却，即得。

3.一种氢氧化铝纳米棒的制备方法，其特征在于，包括以下步骤：将如权利要求1所述的铝镓合金与水反应，反应结束后，将上层悬浮液利用超声波分散3-5min后，蒸发水分，即得氢氧化铝纳米棒。

4.如权利要求3所述的氢氧化铝纳米棒的制备方法，其特征在于，所述铝镓合金与水反应时，每3～10g铝镓合金对应100mL水。

5.如权利要求3所述的氢氧化铝纳米棒的制备方法，其特征在于，所述铝镓合金与水反应的时间为30～1000s。

6.如权利要求3所述的氢氧化铝纳米棒的制备方法，其特征在于，所述超声波分散的超声功率为200～350W。

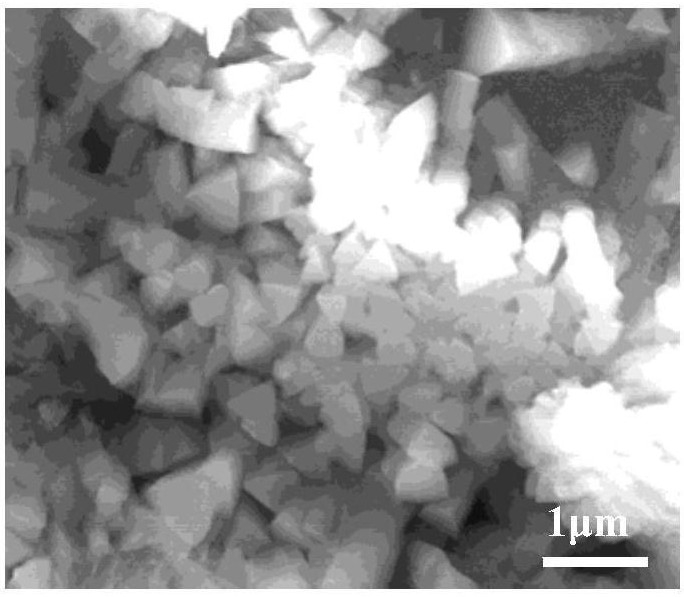

7.一种氢氧化铝纳米棒，其特征在于，采用如权利要求3所述的制备方法制得。

8.如权利要求7所述的氢氧化铝纳米棒，其特征在于，所述氢氧化铝纳米棒的粒度为

100nm～1μm。
