1.一种Fe-Ni-P合金，其特征在于，所述Fe-Ni-P合金的主要成分按质量百分比计为：Fe：65～71％、Ni：25～30％、P：3～5％以及C：≤0.05％；

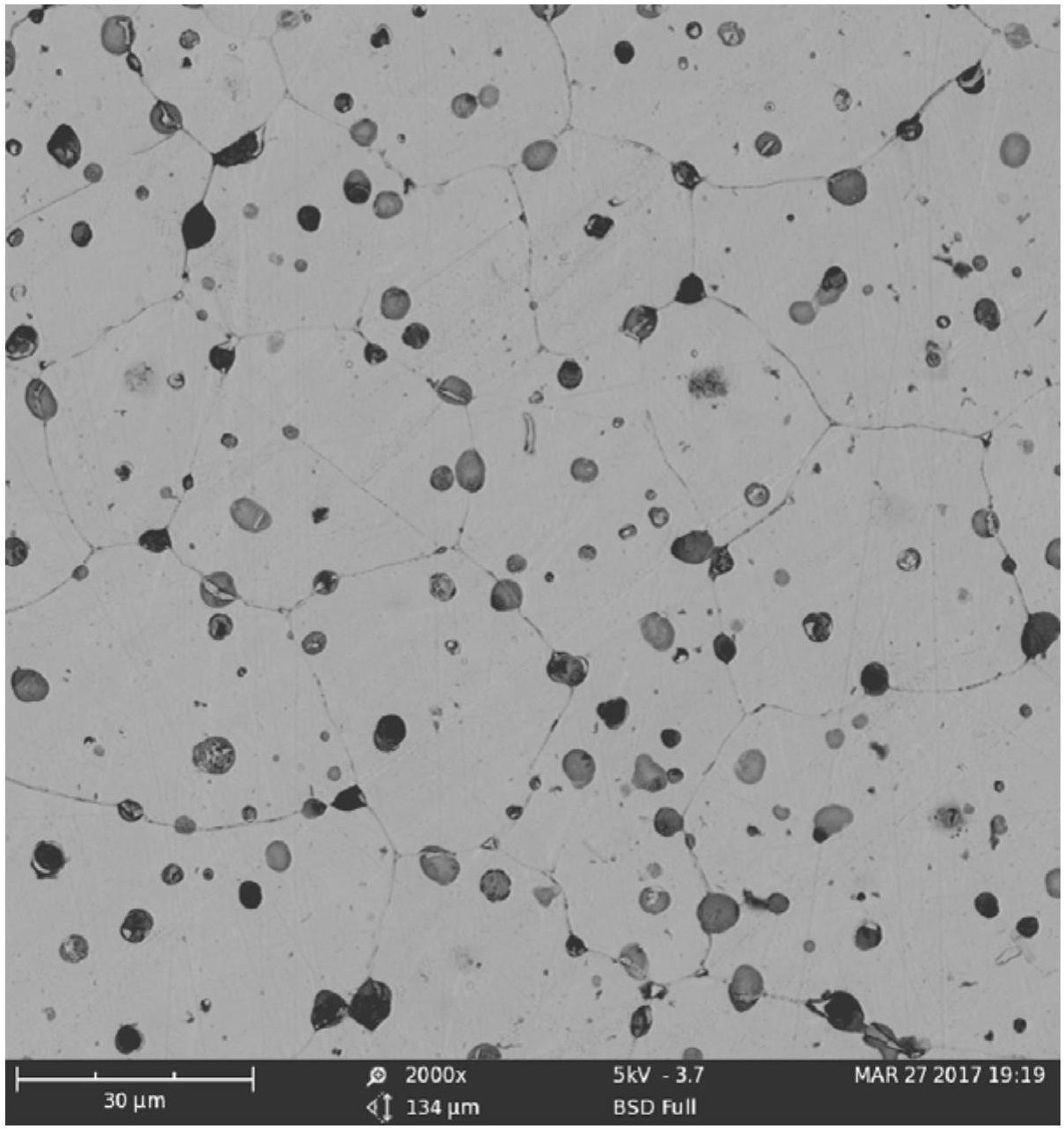

所述Fe-Ni-P合金由Fe-Ni-P复合粉末烧结而成，烧结后的Fe-Ni-P合金为γ相结构，密度为≥7.8g/cm3，且所述Fe-Ni-P合金的硬度>260HV、压缩屈服强度>800MPa，压缩强度>

2.2GPa，饱和磁化强度在50～60emu/g，矫顽力为50～70Oe；

其中，所述Fe-Ni-P合金包括羰基铁粉以及包覆于所述羰基铁粉表面的镍磷镀层，所述羰基铁粉的粒径为5～8μm，所述镍磷镀层的厚度为0.9～1.2μm；

所述羰基铁粉的纯度＞99.9％，碳含量≤0.05％。

2.一种Fe-Ni-P合金的制备方法，其特征在于，包括：将羰基铁粉在主要成分为硫酸镍和次亚磷酸钠的镀液中进行化学镀镍磷，得到Fe-Ni-P复合粉末，其中，所述Fe-Ni-P复合粉末的主要成分按质量百分比计为：Fe：65～71％，Ni：25～30％，P：3～5％，C：≤0.05％；

将所述Fe-Ni-P复合粉末进行预压成型后进行烧结；

其中，所述Fe-Ni-P合金包括羰基铁粉以及包覆于所述羰基铁粉表面的镍磷镀层，所述羰基铁粉的粒径为5～8μm，所述镍磷镀层的厚度为0.9～1.2μm；

所述羰基铁粉的纯度＞99.9％，碳含量≤0.05％；

进行烧结的烧结温度为875～925℃，烧结过程中施加的轴向压力≥20MPa，升温速度≥

100℃/min，保温时间≤5min，烧结后在真空条件下随炉冷至室温；

预压成型是将所述Fe-Ni-P复合粉末放入模具中在9～11Mpa的压力下成型，且所述Fe-Ni-P复合粉末与所述模具之间用石墨纸隔开。

3.根据权利要求2所述的Fe-Ni-P合金的制备方法，其特征在于，所述镀液包括硫酸镍、醋酸铵、味精、次亚磷酸钠、果酸以及蒸馏水，其中，所述硫酸镍、所述醋酸铵、所述味精、所述次亚磷酸钠以及所述蒸馏水的质量比为(25～30)：(9～10)：(15～20)：(20～25)：(1000～1100)，所述蒸馏水与所述果酸的体积比为1:(0.007～0.009)。

4.根据权利要求3所述的Fe-Ni-P合金的制备方法，其特征在于，所述镀液的PH值为6.0～6.5，进行化学镀镍磷的温度为65～75℃，时间为0.5～1h。

5.根据权利要求2所述的Fe-Ni-P合金的制备方法，其特征在于，进行烧结是将装有所述Fe-Ni-P复合粉末的所述模具在高温炉中进行烧结。
