专利号: 2017104487392
申请人: 河南科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

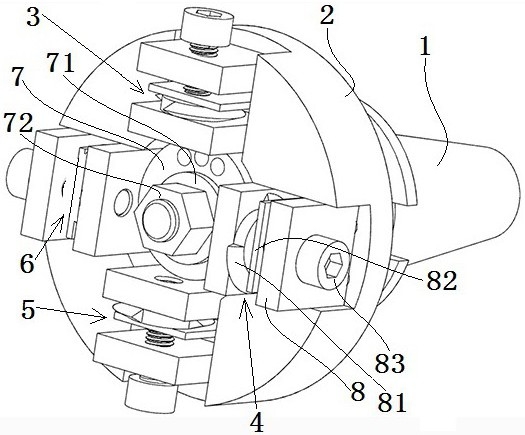

1.等高齿加工用铣刀盘,包括刀盘体,其特征在于:还包括四组沿刀盘体径向导向移动装配的铣刀组件,刀盘体上转动装配有调刀凸轮,所述调刀凸轮的外轮廓与铣刀组件定位配合从而实现铣刀组件在刀盘体径向上的定位,所述刀盘体上还设有用于将调刀凸轮和铣刀组件紧固在刀盘体上的紧固件,调刀凸轮的外轮廓面构成与各铣刀组件定位配合的配合面,调刀凸轮的外轮廓面为顺滑圆整的外周面,所述铣刀组件包括刀座以及安装在刀座上的铣刀,刀盘体上设有用于供刀座移动的导轨,所述调刀凸轮的外轮廓与所述刀座定位配合从而实现铣刀组件的定位,所述刀座为由底板和两块相对设置在底板上的立板构成的U形板结构,所述铣刀安装在两个立板之间,两个立板分别为第一立板和第二立板,所述铣刀通过销孔配合结构定位在刀座的两个立板之间并通过旋装在第一立板上的锁紧螺栓锁紧固定,调刀凸轮的外轮廓面与第二立板定位配合,所述导轨为设置在刀盘体上的导槽,铣刀组件的紧固件为设置在槽底的紧固螺栓,刀座的两个立板的宽度以及底板的宽度与刀盘体上的导槽的宽度相适配,使刀座能够在导槽中导向移动;刀盘体的前侧设有两个呈十字交叉形设置的导槽,所述调刀凸轮安装在两个导槽相交的交点处,四组铣刀组件两两相对呈十字交叉形设置,其中一对铣刀组件构成内刀和外刀,距离刀盘体的中心最远的构成所述外刀,距离刀盘体的中心最近的构成所述内刀,另外一对铣刀组件构成两个中刀,两个中刀距离刀盘体的中心相等且适中,两个中刀分为第一中刀和第二中刀;定义外刀和内刀在刀盘体的上下方向上分布,两个中刀在刀盘体的左右方向上分布,其中,第一中刀在右,第二中刀在左;当该铣刀盘作为右旋刀盘使用时,仅在外刀、内刀和第一中刀的刀座上安装相应的圆刀片,使外刀、内刀和第一中刀进行右旋等高齿齿轮的加工;当该铣刀盘作为左旋铣刀盘使用时,仅在外刀、内刀和第二中刀的刀座上安装相应的圆刀片,使外刀、内刀和第二中刀进行左旋等高齿齿轮的加工。

2.根据权利要求1所述的等高齿加工用铣刀盘,其特征在于:所述调刀凸轮上设有用于平衡凸轮的动平衡的减重孔。
