1.一种碳/镁铝尖晶石复合粉，其特征在于，所述复合粉包括以下原料：草酸镁、过氧化镁、氧化铝和铝粉；

所述复合粉按质量百分比计，包括以下原料：28.6％～40.8％草酸镁，20.6％～28.6％过氧化镁，19.0％～22.2％氧化铝，19.8％～23.8％铝粉，各原料的质量百分比之和为

100％；

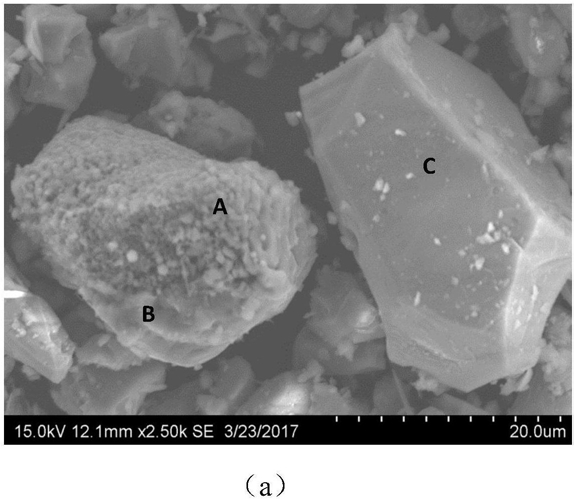

所述复合粉的制备方法，包括以下步骤：将草酸镁、过氧化镁、氧化铝与铝粉按配方量混合后干压成型，通过自蔓延高温合成反应得到试样，将试样进行粉碎研磨即得碳/镁铝尖晶石复合粉。

2.如权利要求1所述复合粉，其特征在于，所述复合粉按质量百分比计，包括以下原料：

33.4％草酸镁，22.2％过氧化镁，22.2％氧化铝，22.2％铝粉。

3.如权利要求1所述复合粉，其特征在于，所述草酸镁的纯度≥99.0％，所述氧化铝的纯度≥99.0％，所述铝粉的纯度≥99.0％，所述过氧化镁中氧化镁占比不超过70％。

4.如权利要求1所述复合粉，其特征在于，将草酸镁、过氧化镁、氧化铝与铝粉按配比混合后干压成直径为20mm、高为30mm的圆柱形试样进行自蔓延高温合成反应。
