1.一种经纱上浆效果的检测方法,其特征在于,包括以下步骤:

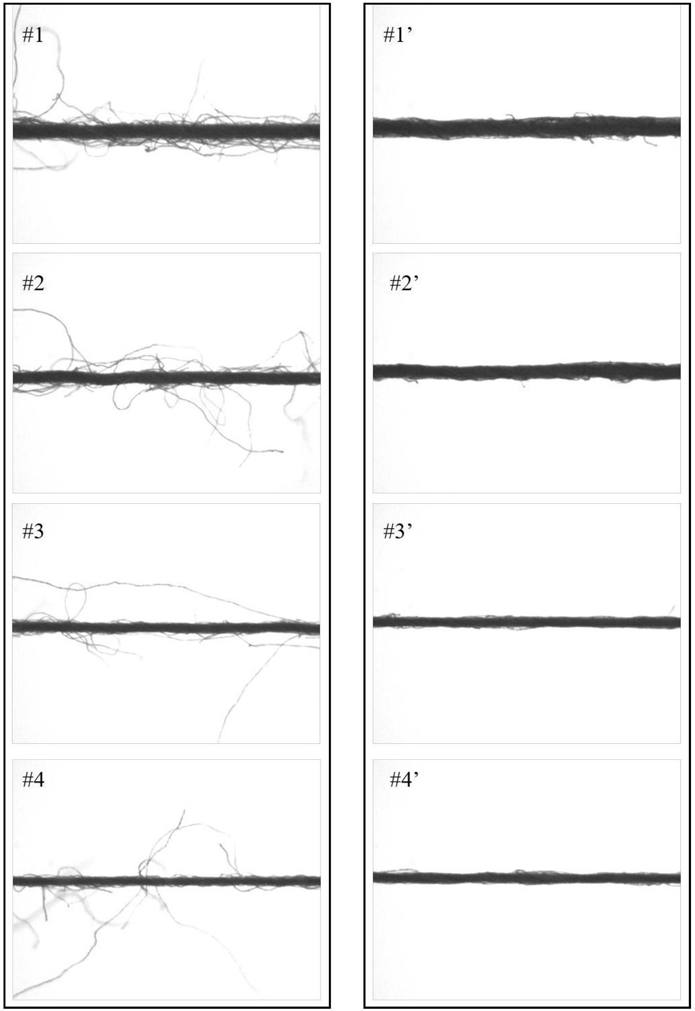

①使用图像采集装置对上浆前后的纱线分别进行动态不间断拍摄,获取纱线序列图像;
②对纱线序列图像进行阈值分割得到纱线二值图像;去噪,得到去噪后的纱线二值图像,其中表示纱线的像素定义为有效像素点;
③对去噪后的二值图像进行数据处理,得到浆膜平均厚度、纱线的条干均匀度、浆液渗透率数据;
其中,浆膜平均厚度计算公式为:
纱线的条干均匀度计算公式为:
浆液渗透率是浆液渗透体积与原棉纱线体积的比值,其计算公式为:
上式中:R0为浆膜平均厚度,CV1是上浆前的纱线的条干均匀度,CV2是上浆后的纱线的条干均匀度,PR是浆液渗透率;Ri是去噪后的上浆后纱线二值图像中第i列含有的有效像素点数,ri是去噪后的上浆前纱线二值图像中第i列含有的有效像素点数,是同一纱线二值图像中Ri的平均值,是同一纱线二值图像中ri的平均值;W是纱线长度方向上图像的像素数,a是单位像素的纱线长度;m1是浆纱后的纱线质量,m0是浆纱前的纱线质量,ρ是浆液密度。
2.如权利要求1所述的一种经纱上浆效果的检测方法,其特征在于,所述步骤②中阈值分割采用K-means聚类算法。
3.如权利要求2所述的一种经纱上浆效果的检测方法,其特征在于,前一帧图像的聚类中心作为下一帧的初始聚类中心。
4.如权利要求1所述的一种经纱上浆效果的检测方法,其特征在于,所述步骤②中去噪采用双判定模板法,具体为:先观察,找到纱线的最大毛羽尺寸b×c,其中b是毛羽在纱线长度方向上所占的像素数,c是毛羽在纱线直径方向上所占的像素数;
然后依次对去噪前的有效像素点进行判定和修正:以待判定点为基点,分别向该基点的纱线长度方向上延伸至第b个像素点,向该基点的纱线直径方向上下两边各延伸至第c个像素点,得到两个判定框;接着,对两个判定框内的有效像素点进行计数,得到有效像素判定值x1和x2,如果x1和x2同时小于y,则将该有效像素点修正为无效像素点,如果x1和/或x2大于等于y,则仍然认为该点为有效像素点;
其中,所述y取值范围为b×c-b±1。
5.如权利要求4所述的一种经纱上浆效果的检测方法,其特征在于,所述y取值b×c-b。
6.如权利要求4所述的一种经纱上浆效果的检测方法,其特征在于,在完成一次对所有的有效像素点的判定和修正之后,采用同样的方法,再判定和修正至少2次。
