1.一种结构如式I、式II或式III所示的苯并咔唑类化合物，

2.一种如权利要求1所述的苯并咔唑类化合物的制备方法，其特征在于，所述的方法按如下步骤进行：向式Iva、Ivb或IVc所示的化合物中加入式V所示的化合物，在有机溶剂中，在碱性物质的作用下，在60～80℃下加热回流搅拌反应8～14h，反应完全后，所得反应混合液经后处理分别得到式I、式II或式III所示的苯并咔唑类化合物；所述的式Iva、Ivb或IVc所示的化合物与式V所示的化合物、碱性物质的物质的量之比为：1:1.0～3.0:3.0～6.0；

3.如权利要求2所述的制备方法，其特征在于，所述碱性物质为哌啶、吡啶、三乙胺或二甲胺中的一种或多种任意比例的混合物组成。

4.如权利要求2所述的制备方法，其特征在于，所述的有机溶剂为乙腈、氯仿、四氢呋喃或1,4-二氧六环中的一种或多种任意比例的混合物组成。

5.如权利要求2所述的制备方法，其特征在于，所述的有机溶剂的体积用量以式Iva、Ivb或IVc所示的化合物的物质的量计为40～100mL/mmol。

6.如权利要求2所述的制备方法，其特征在于，所述的反应混合液的后处理方法为：反应结束后，所得反应混合液蒸除溶剂后，对所得残余物进行硅胶柱层析分离，以氯仿或二氯甲烷中的一种与甲醇或乙醇中的一种及醋酸组成的混合溶液为洗脱剂，收集含目标化合物的洗脱液，浓缩干燥得式I、式II或式III所示的苯并咔唑类化合物。

7.如权利要求3所述的制备方法，其特征在于，所述碱性物质为哌啶。

8.如权利要求4所述的制备方法，其特征在于，所述的有机溶剂为氯仿。

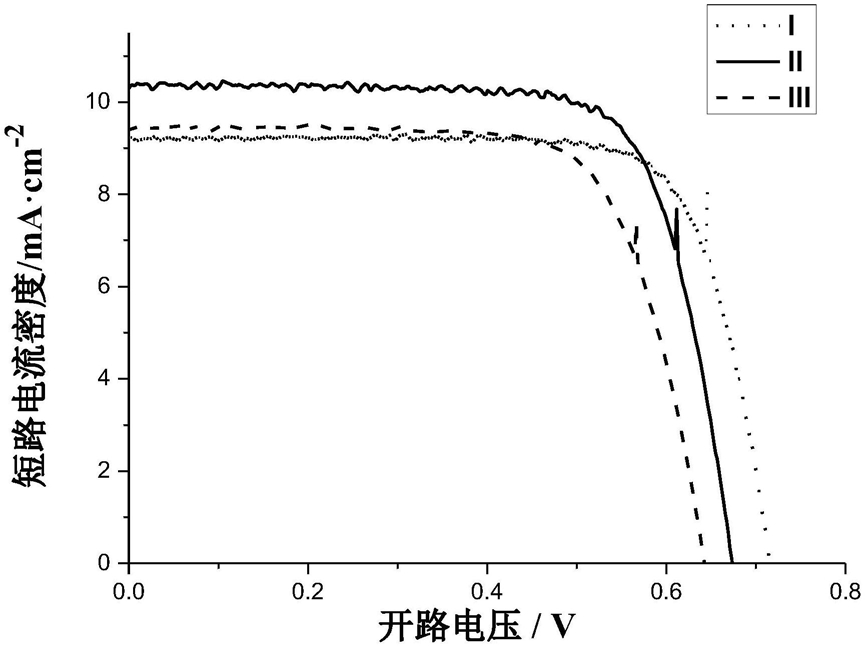

9.一种如权利要求1所述的苯并咔唑类化合物作为染料敏化剂在染料敏化太阳能电池中的应用。
