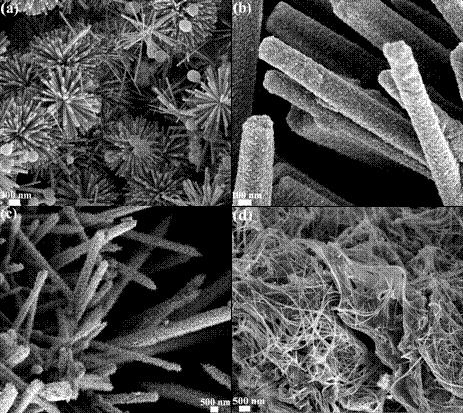

1.一种ZTO-ZnO/CBS-GSs柔性薄膜太阳能电池的制备方法，其特征在于，包括如下步骤：（1）制备ZTO-ZnO纳米线：在柔性衬底上生长ZTO纳米线，将生长有ZTO纳米线的柔性衬底浸没在ZnO胶体溶液中，以使在ZTO纳米线上沉积一层ZnO种子层，然后于450 ℃ 550 ℃~下保持10 30分钟使其结晶，再将带有ZnO种子层的ZTO纳米线放入硝酸锌的六次甲基四胺~溶液中，在位生长ZnO纳米线，获得ZTO-ZnO纳米线；

（2）制备CBS-GSs混合溶液：先制备CBS胶体溶液，将预处理过的GSs加入CBS胶体溶液中搅拌至少12 小时；预处理过的GSs是指将GSs在体积比3:1的浓硫酸和浓硝酸中搅拌至少48 小时，间断超声至少36 小时；GSs占GSs和CBS两者总质量的0.5 2.5 wt%；

~

（3） 最后，将CBS-GSs混合溶液旋转涂覆在ZTO-ZnO纳米线上，于180 ±10℃下保持至少30 小时使CBS结晶成纳米带，即得一种表面覆盖有CBS-GSs光敏层的ZTO-ZnO薄膜结构，按照现有技术组装成薄膜太阳能电池，即可；其中，ZTO是指Zn2SnO4，CBS是指Cu4Bi4S9，GSs是指石墨烯纳米片。

2.根据权利要求1所述的ZTO-ZnO/CBS-GSs柔性薄膜太阳能电池的制备方法，其特征在于，步骤（1）中ZnO胶体溶液的浓度为0.75 mol/L，硝酸锌的六次甲基四胺溶液浓度为2.5×

10-3 mol/L，在位生长ZnO纳米线的温度为65 75 ℃，时间至少为8 小时。

~

3.权利要求1或2所述的制备方法制得的ZTO-ZnO/CBS-GSs柔性薄膜太阳能电池。
