专利号: 2017104575285
申请人: 安徽瑞联节能科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-06-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

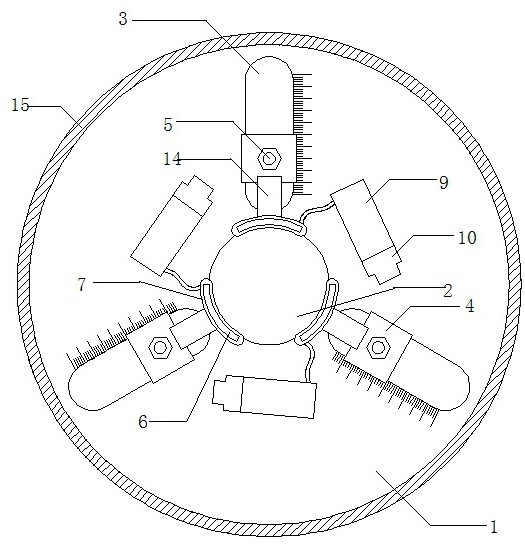

1.一种清洗管道补偿器,其特征在于:包括补偿基座(1)、管道安装件以及补偿件;所述补偿基座(1)为盘状,其中心沿轴向开有基座通孔(2),并且补偿基座(1)的表面均匀设有管道安装槽(3);所述管道安装槽(3)沿补偿基座(1)的径向设置;所述管道安装件的数量与管道安装槽(3)相对应,包括调节块(4)、调节螺栓(5)以及管道安装片(6);所述调节块(4)通过调节螺栓(5)配合安装于管道安装槽(3)中;所述管道安装片(6)为弧形片,固定于调节块(4)上,并且与补偿基座(1)的轴向相平行;所述补偿件包括补偿垫(7)、补偿管(8)以及补偿筒(9);所述补偿垫(7)包裹于管道安装片(6)的表面,通过补偿管(8)与补偿筒(9)相连;所述补偿筒(9)的任意一端安装有补偿缸(10),并沿轴向向内设有柱状的补偿腔(11);所述补偿腔(11)中滑动配合有补偿杆(12),并且补偿腔(11)的底部通过补偿管(8)与补偿垫(7)相连通;所述补偿杆(12)与补偿缸(11)的输出轴相连。

2.根据权利要求1所述的一种清洗管道补偿器,其特征在于:所述管道安装槽(3)的数量为2~4个,并且补偿基座(1)远离管道安装槽(3)的一侧沿径向均匀设有加强筋(13)。

3.根据权利要求1所述的一种清洗管道补偿器,其特征在于:所述调节块(4)朝向基座通孔(2)处还设有板状的管道固定座(14);所述管道安装片(6)固定于管道固定座(14)靠近基座通孔(2)的一端。

4.根据权利要求1所述的一种清洗管道补偿器,其特征在于:所述补偿基座(1)的边缘设有一圈支撑板(15);所述支撑板(15)与基座通孔(2)同轴,并且关于补偿基座(1)对称。

5.根据权利要求1所述的一种清洗管道补偿器,其特征在于:所述补偿垫(7)的表面设有螺旋状的限位凸起;所述管道安装片(6)的表面设有与限位凸起相配合的安装片凹槽。

6.根据权利要求1所述的一种清洗管道补偿器,其特征在于:所述管道安装槽(3)的边缘还设有刻度线。
