1.一种芳纶短纤维与玄武岩短纤维定向增强的橡胶复合材料,其特征在于:其组分和质量百分比为:
2.如权利要求1所述的橡胶复合材料,其特征在于:所述的增塑剂为邻苯二甲酸酯类、芳烃类、脂肪油系中的任一种。
3.如权利要求1所述的橡胶复合材料,其特征在于:所述的补强剂为N330或N550其中的一种以及具有补强作用的硅酸盐类的一种。
4.如权利要求1所述的橡胶复合材料,其特征在于:所述的硫化剂为氧化锌、氧化镁、硫脲类的一种或几种。
5.如权利要求1所述的橡胶复合材料,其特征在于:所述的芳纶短纤维和玄武岩短纤维长度为1mm~5mm,两者共混比范围为0.05~20。
6.如权利要求1所述的橡胶复合材料,其特征在于:硅烷偶联剂为γ-甲基丙烯酰基丙基三甲氧基硅烷或双[3-(三乙氧基甲硅烷基)丙基]-四硫化物。
7.如权利要求1所述的橡胶复合材料,其特征在于:防老剂为对苯二胺类防老剂和喹啉类防老剂。
8.制备如权利要求1-7任一所述橡胶复合材料的方法,其特征在于:包括以下步骤:(1)将氯丁橡胶、部分补强剂、芳纶短纤维及硅烷偶联剂在密炼机中混炼,混炼温度不高于95℃,转速20-50rpm,混炼时间不高于5min;
(2)将芳纶母胶及防护体系、补强剂置于密炼机中混炼,控制温度不高于100℃,转速
20-50rpm,混炼时间不高于5min,然后加入玄武岩短纤维及硅烷偶联剂混炼1-2min,加入硫化剂混炼不超过3min,排料;

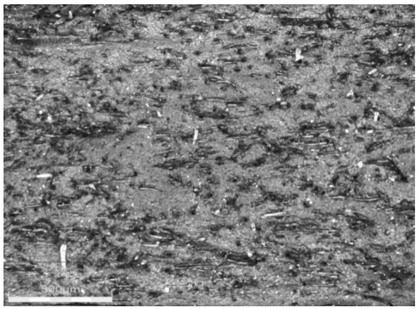

(3)将制备好的混炼胶在开炼机薄通10次或者在压延机上进行取向;
(4)混炼胶在160℃温度下打硫化曲线,硫化条件为160℃×T90下硫化制备得芳纶短纤维与玄武岩短纤维定向增强橡胶复合材料。
9.如权利要求1-7任一所述复合材料在在对横向刚性有要求的橡胶传动带制品中的应用。
10.基于如权利要求9所述应用的橡胶传动带制品。
