1.一种低温下快速制备立方钛酸铋钠粉体的方法，其特征在于，包括如下步骤，步骤(1)，配置浓度为14～16mol/L的NaOH澄清溶液；

步骤(2)，配置浓度为0.1～0.2mol/L的Bi(NO3)3·5H2O溶液，并向Bi(NO3)3·5H2O溶液中滴入1～2mL的硝酸，持续搅拌至Bi(NO3)3·5H2O完全溶解，得到澄清溶液A；

步骤(3)，将Ti(OC4H9)4滴加到澄清溶液A中，搅拌后得到混合溶液B，其中Ti(OC4H9)4与步骤(2)中Bi(NO3)3·5H2O的摩尔比为1:1～1:2；

步骤(4)，将步骤(1)中得到的NaOH澄清溶液滴加至混合溶液B中，搅拌混合均匀，得Na0.5Bi0.5TiO3前驱液；

步骤(5)，将步骤(4)中所得到的Na0.5Bi0.5TiO3前驱液在300～500W的微波反应功率下进行微波水热反应，反应温度为150～180℃，反应时间为20～30min；

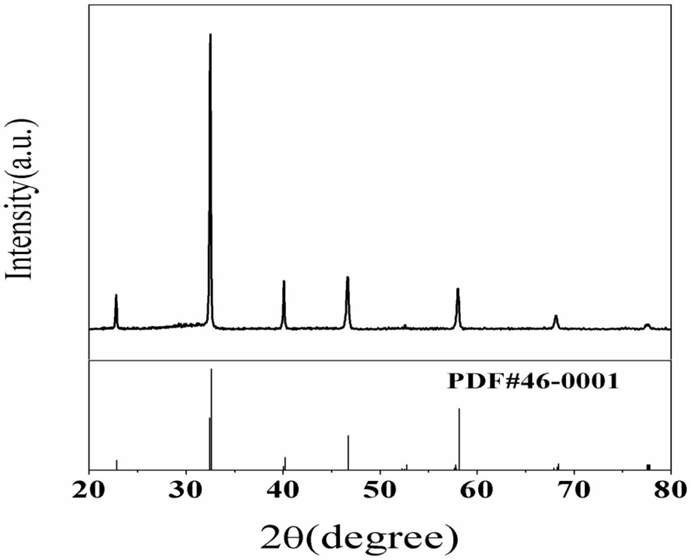

步骤(6)，微波水热反应结束待反应产物冷却到室温后，将反应后的沉淀物洗涤、恒温干燥和过筛后得到立方Na0.5Bi0.5TiO3粉体。

2.根据权利要求1所述的一种低温下快速制备立方钛酸铋钠粉体的方法，其特征在于，所述的步骤(4)中，NaOH澄清溶液逐滴滴加至混合溶液B中，搅拌0.2～1h混合均匀后得到乳白色的Na0.5Bi0.5TiO3前驱液。

3.根据权利要求1所述的一种低温下快速制备立方钛酸铋钠粉体的方法，其特征在于，所述的步骤(5)中，将步骤(4)中所得到的Na0.5Bi0.5TiO3前驱液放入反应釜中，再将反应釜放入微波水热平行合成仪中进行水热反应。

4.根据权利要求3所述的一种低温下快速制备立方钛酸铋钠粉体的方法，其特征在于，所述的反应釜中的填充率为35％～40％。

5.根据权利要求1所述的一种低温下快速制备立方钛酸铋钠粉体的方法，其特征在于，步骤(6)中，待微波水热平行合成仪中温度降至室温，压力降为0时，取出反应釜，将反应釜中的沉淀物用去离子水和无水乙醇分别洗涤，进行恒温干燥、过筛后得到所需要的粉体。

6.根据权利要求1或5所述的一种低温下快速制备立方钛酸铋钠粉体的方法，其特征在于，所述的步骤(6)中，先用去离子水洗涤3～5次后再用无水乙醇洗涤4～6次。
