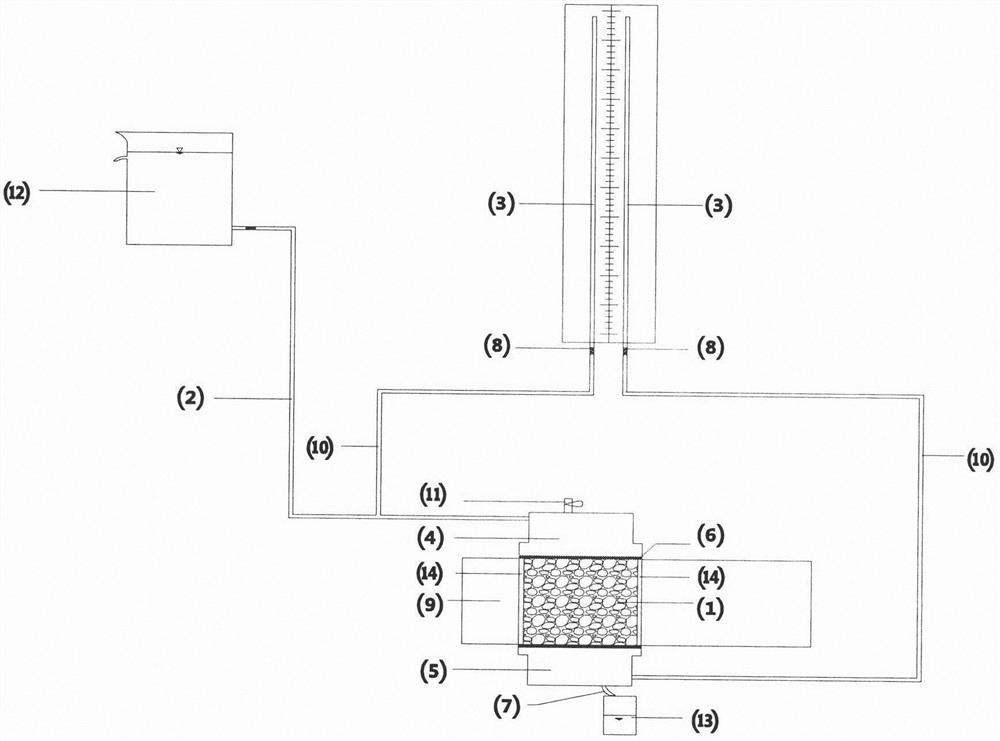

1.一种能对同一大空隙沥青混凝土路面试件进行横向和竖向渗透系数测试的装置，其特征在于，先使用成型料斗及成型压头成型试件，试件(1)成型后无需脱模，通过拆装成型模具，先进行竖向渗透系数测试再进行横向渗透系数测试。竖向渗透系数测试装置包括成型模具(9)、中隔钢板(14)、上下钢盖(4)、(5)、橡胶垫片(6)、通气阀门(11)、测压玻璃管(3)、橡胶套(8)、导水管(10)、进水管(2)、进水箱(12)、出水咀(7)、集水箱(13)。所述中隔板(14)插入模具(9)中，通过螺栓相连；上下盖(4)、(5)和中隔钢板(14)之间垫有橡胶垫(6)，上下密封盖(4)、(5)和中隔钢板(14)之间经过螺栓来做密封处理；所述通气阀门(11)用来控制密封器具中的气压；所述导水管(10)一端与成型装置通过橡胶套(8)相连通，另一端与测压玻璃管(3)通过橡胶套(8)相连；所述进水管(2)与进水箱(12)相连，出水咀(7)与集水箱(13)相连；所述进水箱(12)用来进水，集水箱(13)用来接收最终的排水量。横向渗透系数测试装置包括成型模具(10)、上密封钢板(4)、底板(13)橡胶垫片(5)、通气阀门(11)、测压玻璃管(3)、橡胶套(8)、导水管(7)、进水管(2)、进水箱(9)、出水咀(12)、集水箱(6)。所述上密封钢板(4)、底板(13)与成型模具(10)之间垫有橡胶垫(5)，上密封钢板(4)、底板(13)与成型模具(10)之间通过螺栓进行密封处理；所述通气阀门(11)用来控制密封器具中的气压；所述导水管(7)一端与成型装置通过橡胶套(8)相连，另一端与测压玻璃管(3)通过橡胶套(8)相连；所述进水管(2)与进水箱(9)相连，出水咀(12)与集水箱(6)相连；进水箱(9)用来进水，集水箱(13)用来贮存最终的排水量。

2.根据权利要求1所述的大空隙沥青混凝土渗透系数测试装置，所述成型料斗放入钢模具中，先对已知原材料比例的大空隙沥青混合料进行拌合，然后将依据大空隙沥青混凝土体积法所测密度计算所得质量的大空隙沥青混合料放入成型料斗中，再用成型压头及压实机进行静压压实，使试件成型，制成15cm×15cm×15cm的试件。为了确保试件尺寸要求，料斗和压头进行配套设计：料斗四周有翼板，确保试件成型过程中能固定在测试装置上，压头底板外径尺寸与料斗内框内径尺寸相同，底面尺寸为15cm×15cm，压头高度与料斗内框深度相同，压实时将压头完全压入料斗与其上表面持平即能保证试件高度为15cm。

3.根据权利要求1所述的大空隙沥青混凝土渗透系数测试装置，对于竖向渗透系数测试装置，其特征在于：①上下密封盖(4)、(5)均为钢性材质；②上部密封盖(4)与模具(9)、中隔板(14)通过16个直径 的配套螺栓按照一定距离连接；③下部密封盖(5)与模具(9)、中隔板(14)通过16个直径 的配套螺栓按照一定间距连接。

4.根据权利要求1所述的大空隙沥青混凝土渗透系数测试装置，对于横向渗透系数测试装置，其特征在于：①模具(10)均为钢性材质；②密封钢板(4)与模具(10)通过14个直径

18个直径 的配套螺栓按照一定间距连接；③上部密封钢板与模具通过21个直径的配套螺栓按照一定间距连接。

5.一种大空隙沥青混凝土渗透系数的测试方法，其特征在于，包括如下步骤：

步骤一，渗透系数测试准备步骤：首先将拌合好的大空隙沥青混合料称量后倒入成型料斗中，再将成型压头放入料斗中后用压力机进行静压压实，使试件成型制成15cm×15cm×15cm的试件(1)。

步骤二，竖向渗透系数测试步骤：待试件冷却一段时间后，拆卸底板(13)及相应的配套螺栓，不脱模，装上橡胶垫片(6)及上下盖(4)、(5)，拧紧螺丝，进行密封处理，导水管(10)插在仪器上相应位置处，通过改变左侧进水箱(12)的位置来改变水头差，来测量相应的竖向渗透系数。刚开始时通气阀门(11)打开以便排出测试装置中的空气，待有水流出时立即关闭通气阀门(11)；待水头差稳定时，记录一定时间t内流经试件的水的质量Q；

步骤三，竖向渗透系数计算步骤：对记录的水流量数据和时间数据按照公式进行计算，算得竖向渗透系数，其中Q为t时间内渗透经过试件的

水的质量(g)；ρw为水的密度(g/cm3)；L为试件的有效长度(cm)，本仪器取15cm；A为试件的横截面积(cm2)本仪器取15×15＝225cm2；h1、h2分别为两测压玻璃管的水位高度读数(cm)。

步骤四，横向渗透系数测试步骤：在测量完竖向渗透系数后，拆下上下盖(4)、(5)及中隔钢板(14)，装上上密封钢板(4)及底板(13)，导水管(7)插在仪器上相应位置处，通过改变左侧进水箱(9)的位置来改变水头差。刚开始时通气阀门(11)打开以便排出测试装置中的空气，待有水流出时立即关闭通气阀门(11)；待水头差稳定时，记录一定时间t内流经试件的水的质量Q；

步骤五，横向渗透系数计算步骤：对记录的水流量数据和试件数据按照公式进行计算，算得横向渗透系数，其中Q为t时间内渗透经过试件的

水的质量(g)；ρw为水的密度(g/cm3)；L为试件的有效长度(cm)，本仪器取15cm；A为试件的横截面积(cm2)本仪器取15×15＝225cm2；h1、h2分别为两测压玻璃管的水位高度读数(cm)。
