专利号: 2017104630526
申请人: 台州昉创科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-02-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种建筑工程用安全摇架,其特征在于:包括支撑架以及支撑架上转动安装的转筒,转筒与驱动机构相连接,转筒上卷绕有安全绳,安全绳的一端设置安全钩;转筒的两端延伸至安装座的外侧并分别设置第一齿轮,转筒的下侧设置与其平行布置的传动轴,传动轴的两端转动固定在安装座上,且传动轴的两端延伸至安装座的外侧并分别设置第二齿轮,第一、二齿轮通过链条进行连接,传动轴的中部设置有第一传动轮且第一传动轮的外侧设置有第二传动轮,第二传动轮上设置有转动把手,第一、二传动轮通过传动皮带相连接,传动轴的轴身上设置有凸耳,凸耳的旁侧设置止回销,止回销安装在安装座的支撑台面上侧,止回销一端与安装座第三铰接连接且构成第三铰接连接的铰接轴平行于传动轴的轴向布置,止回销处于两种状态,其一为:止回销绕第三铰接轴向上翻转对传动轴上的凸耳从支撑台面下侧向支撑台面上侧的转动进行避让的避让位,其二为,止回销与支撑台面相贴合布置、止回销的端部延伸至支撑台面的外侧对传动轴上的凸耳从支撑台面上侧向支撑台面下侧的转动进行阻止的止回位。

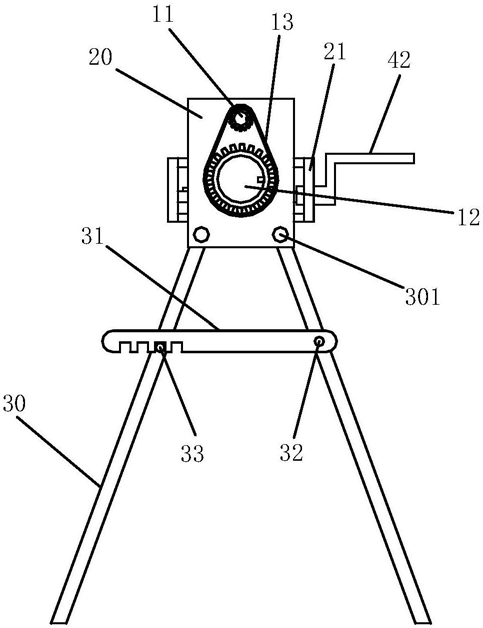

2.根据权利要求1所述的建筑工程用安全摇架,其特征在于:支撑架包括用于安装转筒的安装座以及用于支撑安装座的第一、二支撑脚,第一、二支撑脚的上端分别与安装座第一铰接连接且构成第一铰接连接的第一铰接轴与转筒的轴向平行布置,第一、二支撑脚之间设置有长条形的锁紧板件,锁紧板件的一端与第一支撑脚的中部第二铰接连接且构成第二铰接连接的第二铰接轴与第一铰接轴平行布置,锁紧板件的另一端设置开口向下的卡口,卡口在锁紧板件的端部呈梳齿状设置,第二支撑脚上设置锁紧销,第一、二支撑脚处于两种状态,其一为:第一、二支撑脚呈倒V型布置,锁紧销与锁紧板件上的卡口相配合对第一、二支撑脚进行锁紧的工作位,其二为:第一、二支撑脚并拢在一起的收起位。

3.根据权利要求1所述的建筑工程用安全摇架,其特征在于:止回销与拉绳相连接。

4.根据权利要求1所述的建筑工程用安全摇架,其特征在于:传动轴上设置有套管,套管相对的两侧设置凸耳。

5.根据权利要求1所述的建筑工程用安全摇架,其特征在于:支撑脚包括八字状布置的第一、二支杆,第一、二支杆的上端与安装座第一铰接连接,第一、二支杆的上下端通过水平布置的第一、二直杆相连接,第一、二直杆之间设置X状布置的第一、二斜杆对第一、二支杆进行加强连接。

6.根据权利要求1所述的建筑工程用安全摇架,其特征在于:安装座呈工字型,包括相对立状布置的两立板,以及两立板之间设置的第一、二横板,传动轴位于第一、二横板之间,传动轴中部的外侧设置有两立状布置的竖板,竖板的上下边部分别与第一、二横板相固接,第二传动轮转动安装在两竖板之间。
