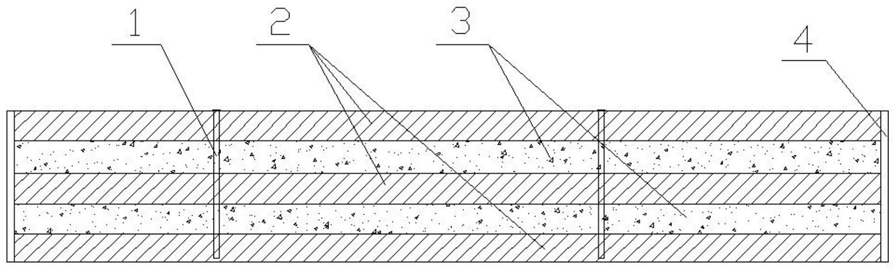

1.一种电动汽车轻量化底板，其特征在于，该底板为5层复合结构，采用铆钉固定在一起，由下至上依次为高强金属薄板、泡沫铝板、高强金属薄板、泡沫铝板及高强金属薄板，在所述底板四周采用竖向金属骨架环绕加固，使底板一体化；

上述泡沫铝板是由以下重量百分比的组分制成：钙：5.5％、钨：0.65％、钛：0.1％、镁：

0.15％、镧：0.15％、铁：0.25％、锌：0.15％、余量为铝及不可避免的杂质；

上述泡沫铝板制备方法如下：

(1)先将钨加热至熔化，再缓慢加入镧，边加边搅拌，加完后继续搅拌10min，随后降温至500℃，制得钨镧合金；

(2)将铝锭加热至550-700℃，再加入钙、钛、镁、铁及锌，边加边搅拌，至全部熔化后继续搅拌10min，制得铝母合金；

(3)将钨镧合金和铝母合金一起投入熔炉，加热熔化，搅拌均匀，得发泡合金熔液；

(4)将发泡合金熔液引入到搅拌罐中，并对搅拌罐进行搅拌，在搅拌的同时从搅拌罐底部吹入液氮或干冰，液氮或干冰吸热汽化，形成压力，从发泡合金熔液底部向上运行，由于受到阻力，在发泡合金熔液中形成起泡，同时在搅拌作用下，起泡均匀分布在发泡合金熔液中；

(5)待温度接近发泡合金熔液开始凝固之前，打开搅拌罐底部的出料口，搅拌完成后的发泡合金熔液流入到模铸生产线中直接浇铸成型；

(6)对浇铸成型的泡沫铝板进行加工，制得适合汽车需要的泡沫铝板材。

2.根据权利要求1所述的一种电动汽车轻量化底板，其特征在于，所述竖向金属骨架为厚板材或型材，厚度在10-15mm。

3.根据权利要求1所述的一种电动汽车轻量化底板，其特征在于，所述泡沫铝板的厚度≤7mm。

4.根据权利要求1所述的一种电动汽车轻量化底板，其特征在于，所述高强金属薄板的厚度为0.6～2.2mm。
