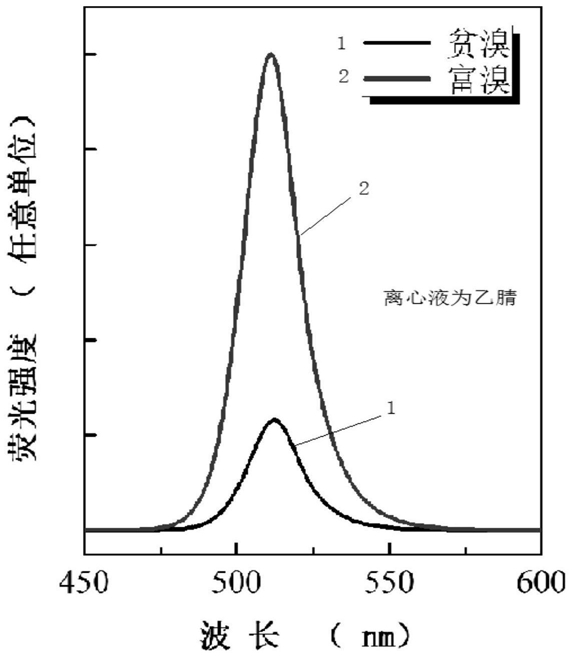

1.一种室温富卤素CsPbX3无机钙钛矿纳米晶体的制备方法,其特征在于,合成制备步骤为:步骤1,将金属卤化盐PbX2和CsX按摩尔比1:1,溶解在N,N-二甲基甲酰胺中,超声使其完全溶解,所述的金属卤化盐的浓度为0.04mol/L;
步骤2,将表面活性剂油酸和卤化胺分别按体积比油酸:N,N-二甲基甲酰胺=10:1和卤化胺:N,N-二甲基甲酰胺=20:1加入到步骤1得到的溶液中,混合均匀后得到反应的前驱体溶液;
步骤3,将前驱体溶液加入到甲苯中,搅拌使其反应完全,最后离心纯化得到CsPbX3无机钙钛矿纳米晶体;
步骤2所述的卤化胺在反应前需加热到40℃;
步骤3所述的反应均是在室温下进行的。
2.根据权利要求1所述一种室温富卤素CsPbX3无机钙钛矿纳米晶体的制备方法,其特征在于,步骤1中所述的卤素X为Cl、Br、I中的一种或者Cl、Br两种组合或者Br、I两种组合。
3.根据权利要求1所述一种室温富卤素CsPbX3无机钙钛矿纳米晶体的制备方法,其特征在于,步骤2中所述的表面活性剂为油酸,或者是油胺,或者是油酸与油胺的混合溶液,或者是十二胺、或者是丁胺。
4.根据权利要求1所述一种室温富卤素CsPbX3无机钙钛矿纳米晶体的制备方法,其特征在于,步骤2中所述的卤化胺的制备方法为将与PbX2和CsX等摩尔量的NH4X和油胺加入到一个三口烧瓶中,在100℃惰性气体氛围下脱气1h,制得卤化胺,所述的NH4X和油胺摩尔比为
5:19.NH4X中的卤素X为Cl、Br或I,其中NH4X也可以采用十四烷基三甲基卤化铵、双十烷基二甲基卤化铵代替。
5.根据权利要求1所述一种室温富卤素CsPbX3无机钙钛矿纳米晶体的制备方法,其特征在于,步骤3中所述的反应溶剂为甲苯,或者氯仿,或者氯苯。
