1.一种石墨烯量子点的制备方法，其特征在于，采用SBA-15微反应器制备，包括以下步骤：(1)将SBA-15分散到含有AlCl3的乙醇溶液中，剧烈搅拌，然后将混合液放入旋转蒸发仪中进行旋蒸，蒸发至干；最后将固体转移到管式炉中在空气中灼烧，得到AlSBA-15；

(2)取步骤(1)制备好的AlSBA-15，将糠醇(FA)均匀滴加在其表面进行浸渍，然后烘箱中除去多余的FA，得到PFA-SBA-15；

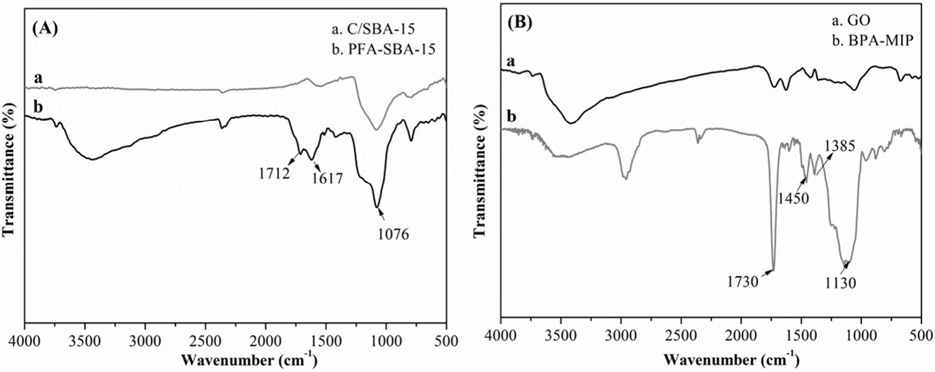

(3)将步骤(2)制备好的固体PFA-SBA-15研磨成粉，转移至管式炉中灼烧，N2气流中进行缩聚，在PFA-SBA-15孔道内壁形成一层薄薄碳层得到C/SBA-15；

(4)称取步骤(3)制备的C/SBA-15放入到聚四氟乙烯反应釜中，加入浓HNO3进行GQDs洗脱，水热反应得到黄色滤液，加入去离子水进行渗透除去过量的酸，旋转蒸发浓缩后冷冻干燥得到尺寸均一的石墨烯量子点GQDs。

2.根据权利要求1所述的一种石墨烯量子点的制备方法，其特征在于，步骤(1)中，所述的SBA-15与AlCl3的质量比为1:0.5～2，管式炉中灼烧温度为550℃，时间为5h。

3.根据权利要求1所述的一种石墨烯量子点的制备方法，其特征在于，步骤(2)中，所述的AlSBA-15与FA用量比为1g:2～5mL，烘箱去除多余FA温度为80℃。

4.根据权利要求1所述的一种石墨烯量子点的制备方法，其特征在于，步骤(3)中，所述的管式炉中N2氛围灼烧150℃下1～4h，然后10℃/min升温到300℃，5℃/min升温到850℃保持3～6h。

5.根据权利要求1所述的一种石墨烯量子点的制备方法，其特征在于，步骤(4)中，所述的C/SBA-15与浓硝酸的用量比为1g:5～20mL，水热反应温度为160℃。

6.利用权利要求1～5所述的制备方法制得的一种石墨烯量子点。

7.将权利要求6所述的石墨烯量子点用于制备分子印迹荧光传感器的用途。

8.将权利要求6所述的石墨烯量子点用于制备双酚A表面分子印迹荧光传感器的用途。

9.利用权利要求6所述的石墨烯量子点制备双酚A表面分子印迹荧光传感器的方法，其特征在于，包括如下步骤：三口烧瓶，加入甲醇和GO进行超声分散，然后加入双酚A BPA，对甲基丙烯酸甲酯MMA，L-苯丙氨酸甲酯MAP，石墨烯量子点GQDs的甲醇溶液进行自组装，搅拌过夜，将混合液转入到水浴锅中，加入二甲基丙烯酸乙二醇酯EGDMA和偶氮二异丁腈AIBN，氮气氛中引发聚合，聚合后用甲醇洗涤产物，真空干燥；用甲醇/乙酸混合溶液进行索氏萃取洗涤，真空干燥，即为双酚A表面分子印迹荧光传感器BPA-MIP。

10.根据权利要求9所述的石墨烯量子点制备双酚A表面分子印迹荧光传感器的方法，其特征在于，甲醇与GO使用量体积质量比为1mL:1～10mg；BPA、MMA、MAP的物质的量之比为

1：2～4：8～16；EGDMA使用量为10mmol，AIBN用量为5mg；聚合温度为45～55℃；索氏萃取中甲醇/乙酸体积比为4:1。
