专利号: 2017104671742
申请人: 重庆邮电大学
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

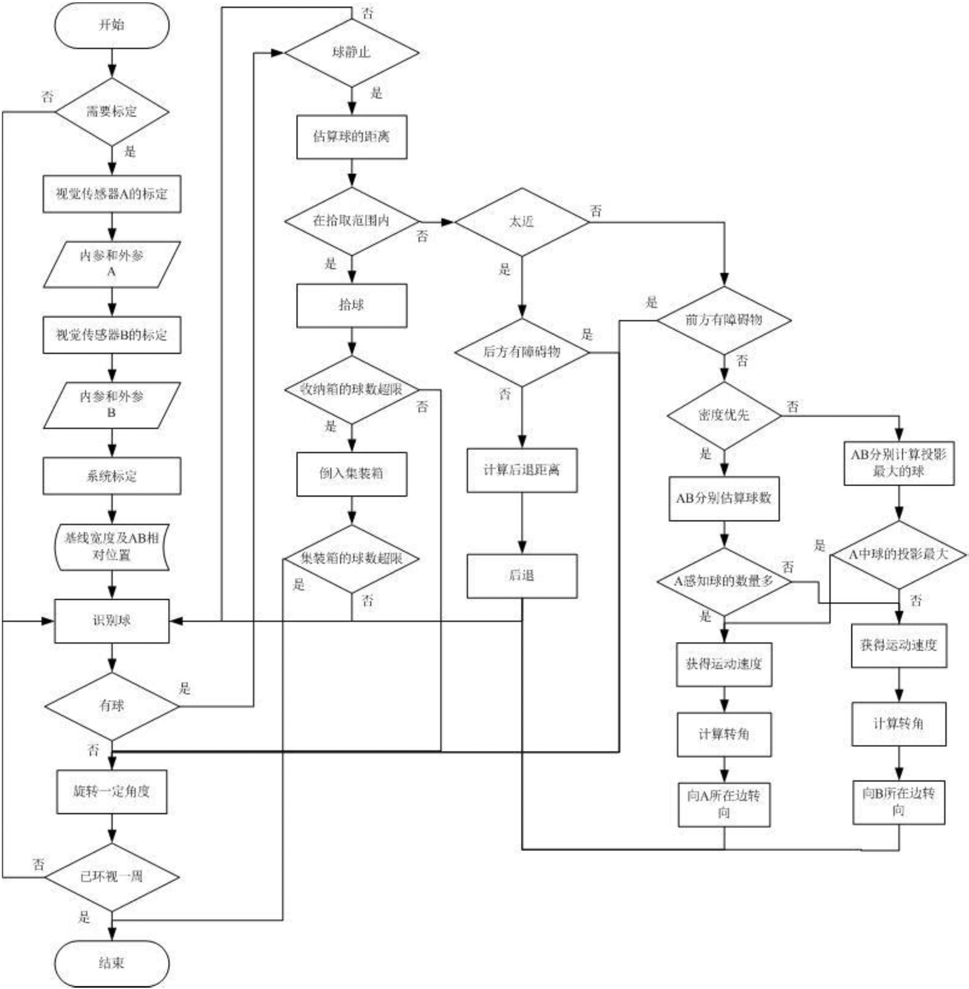

1.球类自动收集车运动路径规划方法,其特征在于:该方法包括以下步骤:S1:判断视觉传感器是否需要标定;若需要,则进行标定;若不需要,则对球进行识别;

S2:判断是否有球;

若有球,则判断球是否静止;若静止,则估算球的距离,并跳至步骤S3,若不静止,则对球进行识别,并重复步骤S2;

若无球,则旋转一定角度并判断是否环视一周;若已环视一周,则结束流程,若没环视一周,则对球进行识别,并重复步骤S2;

S3:判断球是否在拾取范围内;若在,则拾球,并跳至步骤S4;若不在,则做进一步移动;

S4:判断收纳箱的球数是否超限;若超限,则倒入集装箱,并跳至步骤S5;若不超限,则旋转一定角度并判断是否环视一周;若已环视一周,则结束流程,若没环视一周,则对球进行识别,并跳至步骤S2;

S5:判断集装箱的球数是否超限;若超限,则结束流程;若不超限,则对球进行识别,并跳至步骤S2。

2.如权利要求1所述的球类自动收集车运动路径规划方法,其特征在于:步骤S1中,所述标定具体包括以下步骤:S101:对视觉传感器A进行标定,确定所述视觉传感器内参和外参;

S102:对视觉传感器B进行标定,确定所述视觉传感器内参和外参;

S103:对系统进行标定,确定基线宽度及视觉传感器A和视觉传感器B的相对位置。

3.如权利要求1所述的球类自动收集车运动路径规划方法,其特征在于:步骤S3中,所述做进一步移动具体为:判断球是否距离球类自动收集车太近;

若太近,则判断后方是否有障碍物;若有,则旋转一定角度并判断是否环视一周;若已环视一周,则结束流程,若没环视一周,则对球进行识别,并跳至步骤S2;若没有障碍物,则计算后退距离并后退,继续对球进行识别,并跳至步骤S2;

若太远,则判断前方是否有障碍物,若有,则旋转一定角度并判断是否环视一周;若已环视一周,则结束流程,若没环视一周,则对球进行识别,并跳至步骤S2;若没有障碍物,则判断是否进行密度优先选择运动方向,再对球进行识别,并跳至步骤S2。

4.如权利要求3所述的球类自动收集车运动路径规划方法,其特征在于:所述判断是否进行密度优先具体包括以下步骤:S301:若进行密度优先,则视觉传感器A和视觉传感器B分别估算球数,并跳至步骤S302;若不进行密度优先,则跳至步骤S303;

S302:判断视觉传感器A感知球的数量是否多于视觉传感器B感知球的数量;若多于,则获得运动速度,计算转角,向视觉传感器A所在边转向;若不多于,则获得运动速度,计算转角,向视觉传感器B所在边转向;

S303:视觉传感器A和视觉传感器B分别计算投影最大的球,判断视觉传感器A中球的投影是否为最大;若为最大,则获得运动速度,计算转角,向视觉传感器A所在边转向;若不为最大,则获得运动速度,计算转角,向视觉传感器B所在边转向。
