专利号: 2017104678243
申请人: 安徽吉乃尔电器科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

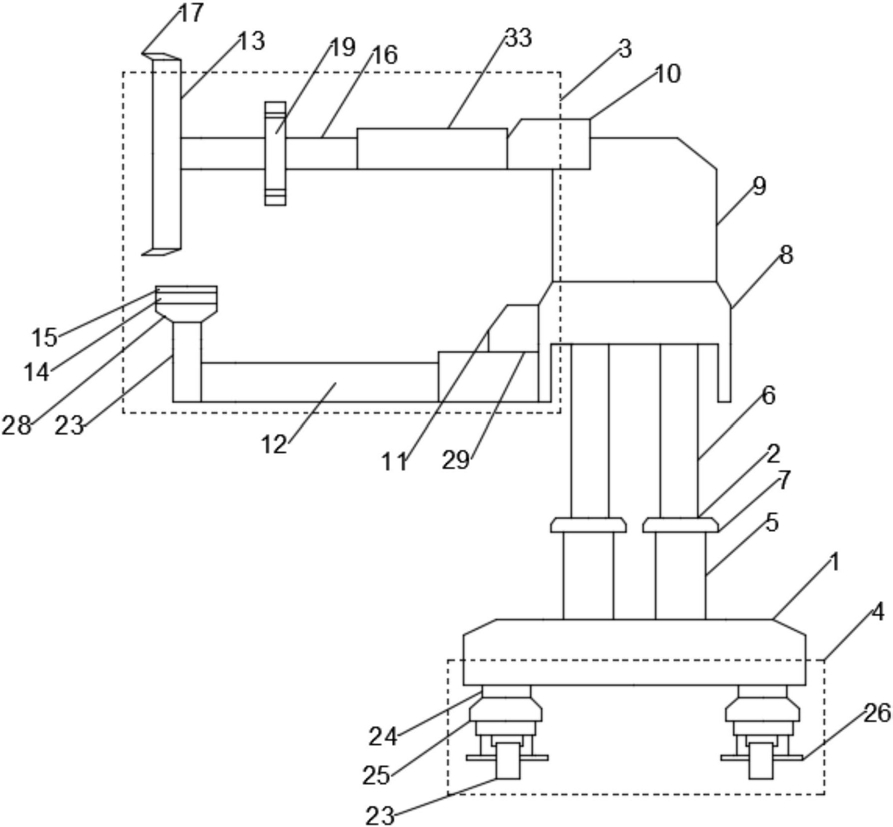

1.一种室内建筑用装潢线板固定装置,其特征在于:包括工作台(1)、调节架(2)、加固装置(3)和移动装置(4),所述调节架(2)由固定杆(5)和液压杆(6)组成,所述固定杆(5)和工作台(1)连接在一起,所述液压杆(6)通过固定座(8)和加固装置(3)连接在一起,所述加固装置(3)包括固定台(9)、第一电机(10)和第二电机(11),所述固定座(8)固定设置在固定台(9)底端,所述固定台(9)侧面分别连接有第一伸缩杆(33)和第二伸缩杆(12),所述第一伸缩杆(33)和第二伸缩杆(12)通过第一电机(10)、第二电机(11)驱动,所述第一伸缩杆(11)外端连接有定位板(13),所述定位板(13)通过第一滚珠丝杠(16)和第一伸缩杆(33)连接在一起,所述第二伸缩杆(12)外端连接有水平板(14),所述水平板(14)内部设置有条式水平仪(15),所述定位板(13)采用圆盘形,所述定位板(13)表面外圈设置有橡胶垫(17),所述定位板(13)包括上半盘(30)和下半盘(31),所述上半盘(30)和下半盘(31)之间通过第二滚珠丝杠(32)连接在一起,所述橡胶垫(17)通过连接环(18)和定位板(13)连接在一起,所述第一滚珠丝杠(16)和第二滚珠丝杠(32)通过表面的螺母(19)进行控制,所述螺母(19)表面设置有金属轮齿(20),所述螺母(19)表面套有旋转盘(21),所述旋转盘(21)内部的内齿(22)和金属轮齿(20)相互啮合在一起进行转动,所述第二伸缩杆(12)通过活塞杆(23)和水平板(14)连接在一起,所述移动装置(4)具体由移动轮(23)和支撑杆(24)组成,所述支撑杆(24)通过缓冲架(25)和工作台(1)连接在一起。

2.根据权利要求1所述的一种室内建筑用装潢线板固定装置,其特征在于:所述橡胶垫(17)表面采用螺纹结构,且所述橡胶垫(17)内部采用空心结构。

3.根据权利要求1所述的一种室内建筑用装潢线板固定装置,其特征在于:所述旋转盘(21)表面设置有保护垫(27),所述保护垫(27)采用TPU材料。

4.根据权利要求1所述的一种室内建筑用装潢线板固定装置,其特征在于:所述条式水平仪(15)通过连接架(28)和水平板(14)连接在一起,且所述连接架(28)和水平板(14)之间螺旋连接。

5.根据权利要求1所述的一种室内建筑用装潢线板固定装置,其特征在于:所述液压杆(6)通过连接盘(7)和固定杆(5)连接在一起。

6.根据权利要求1所述的一种室内建筑用装潢线板固定装置,其特征在于:所述移动轮(23)通过制动脚刹(26)进行制动。

7.根据权利要求1所述的一种室内建筑用装潢线板固定装置,其特征在于:所述金属轮齿(20)和内齿(22)表面均涂有润滑油。

8.根据权利要求1所述的一种室内建筑用装潢线板固定装置,其特征在于:所述第一电机(10)和第二电机(11)均通过电机箱(29)进行保护。
