专利号: 2017104696754
申请人: 湖北科技学院
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

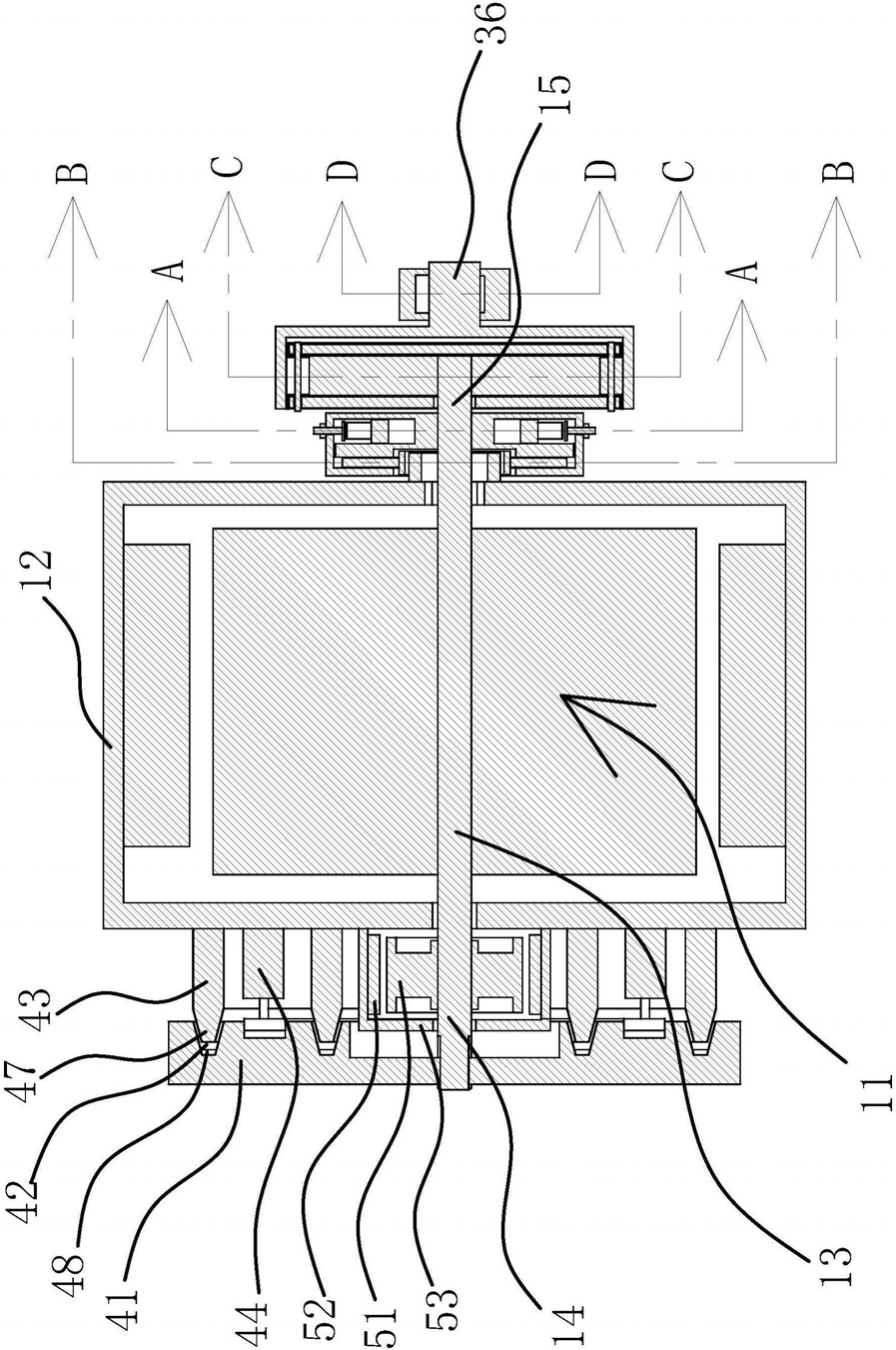

1.一种电梯曳引机,包括电机(11)、电机(11)上具有机壳(12)和转轴(13),其特征在于,所述机壳(12)与转轴(13)之间设置有减速器和制动器,所述转轴(13)具有伸出机壳(12)的控制端(14)和输出端(15),所述输出端(15)上设置有被动安全装置,所述被动安全装置包括固定在机壳(12)上的制动盘一(21)和固定在转轴(13)上的限速箱(22),所述限速箱(22)内均匀设置有若干滑腔(221),每个所述滑腔(221)内均设置有可滑动的配重阀芯(23),所述机壳(12)内还设置有与所述滑腔(221)一一对应的导向腔(222),所述滑腔(221)与对应的导向腔(222)相通,所述导向腔(222)内滑动连接有阀柱(24),所述阀柱(24)与一制动片(25)相连,所述导向腔(222)和滑腔(221)内填注有液压油;

所述制动器包括通过花键与控制端(14)连接的转盘(41),所述转盘(41)上开设有两个环形的滑槽(42),所述机壳(12)上设置有与两个滑槽(42)对应的制动盘二(43),所述制动盘二(43)能够插设在对应的滑槽(42)内,两个所述滑槽(42)之间设置有若干气缸(44),所述气缸(44)的推杆与转盘(41)之间通过平面轴承相连;所述气缸(44)与一控制器(45)相连,所述控制器(45)与一压敏电阻(46)串联;

所述控制端(14)上设置有一发电装置,所述发电装置包括转子(51)、永磁铁定子(52)和外壳(53),所述永磁铁定子(52)固定在外壳(53)上,所述转子(51)固定在控制端(14)上,所述转子(51)上绕有线圈(54);所述线圈(54)与压敏电阻(46)串联。

2.根据权利要求1所述一种电梯曳引机,其特征在于,所述滑腔(221)内设置有簧片(26)和压板(27),所述簧片(26)置于配重阀芯(23)和压板(27)之间,所述限速箱(22)上设置有能够抵靠在压板(27)上的调压螺栓(28)。

3.根据权利要求2所述一种电梯曳引机,其特征在于,所述减速器包括固定设置输出端(15)上的主齿轮(31)、位于主齿轮(31)内侧的侧板一(32)和位于主齿轮(31)外侧的侧板二(33),所述侧板一(32)和侧板二(33)之间设置有若干个与所述主齿轮(31)啮合的行星齿轮(34),本减速器还包括一个带内齿圈的输出齿轮(35),所述输出齿轮(35)与各行星齿轮(34)啮合,所述输出齿轮(35)上固定设置有输出轴(36)。

4.根据权利要求1所述一种电梯曳引机,其特征在于,所述滑槽(42)的横截面呈梯形,所述制动盘二(43)的外侧端设置有与所述滑槽(42)对应的插入端(47)。

5.根据权利要求1所述一种电梯曳引机,其特征在于,所述滑槽(42)的底部设置有若干凸起(48);所述凸起(48)为橡胶材质制成。

6.根据权利要求3所述一种电梯曳引机,其特征在于,所述输出轴(36)上设置有一联轴器,所述联轴器包括固定设置在输出轴(36)上的内轴套(61),所述内轴套(61)上具有限位块一(62),所述限位块一(62)上设置有位于限位块一(62)一侧的呈弧形的插片一(63)和插片二(64),所述联轴器还包括套设在内轴套(61)上的外轴套(65),所述外轴套(65)内具有限位块二(66),所述限位块二(66)上设置有与插片一(63)对应的插孔一(67)和与插片二(64)对应的插孔二(68),所述插孔一(67)和插孔二(68)之间的外轴套(65)上开设有若干避让孔(69),本联轴器还包括波纹状的吸能片(71),所述吸能片(71)插设在避让孔(69)内,所述吸能片(71)部分伸入插孔一(67)和插孔二(68)内,所述限位块一(62)的另一侧固定连接有一缓冲弹簧(72),所述缓冲弹簧(72)的两端分别与限位块一(62)和限位块二(66)固定相连。
