1.一种用于二氧化碳加氢反应的表面功能化碳化钼-碳催化剂的制备方法，其特征在于，主要包括以下步骤：（1）以去离子水为溶剂配制海藻酸钠溶液，在搅拌过程中，将钼酸铵导入海藻酸钠溶液中形成混合溶液，混合溶液中海藻酸钠的质量浓度为5～20g/L，钼酸铵的质量浓度为1～

20g/L；海藻酸钠和钼酸铵混合均匀后放入冷冻干燥箱中进行冷冻干燥，得到样品；

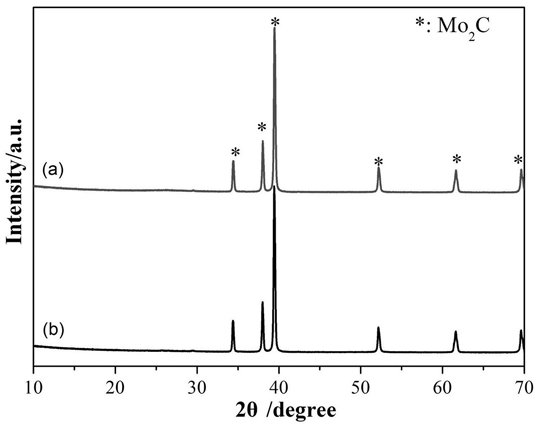

（2）将步骤（1）冷冻干燥后的样品放入管式炉，在惰性气氛下700～950℃焙烧1～8小时，冷却至室温后，取出样品进行研磨，再用去离子水将样品中的钠盐洗掉，经真空干燥箱干燥得到多孔石墨碳镶嵌高分散性碳化钼；

（3）将步骤（2）制得的多孔石墨碳镶嵌高分散性碳化钼与尿素按照重量比为1：0.5～5的比例混合，经过机械研磨后放入马弗炉中，在150～500℃焙烧1～5小时，冷却至室温后，取出样品洗涤离心，去除未反应的尿素和杂质，干燥得到表面功能化碳化钼-碳催化剂。

2.根据权利要求1所述的一种用于二氧化碳加氢反应的表面功能化碳化钼-碳催化剂的制备方法，其特征在于，步骤（1）中所述海藻酸钠溶液浓度为10g/L，钼酸铵溶液的浓度为

5g/L。

3.根据权利要求1所述的一种用于二氧化碳加氢反应的表面功能化碳化钼-碳催化剂的制备方法，其特征在于，步骤（2）中的所述的焙烧温度为950℃，焙烧时间为5小时。

4.根据权利要求1-3任一项所述的一种用于二氧化碳加氢反应的表面功能化碳化钼-碳催化剂的制备方法，其特征在于，步骤（3）中所述碳化钼-碳催化剂与尿素的重量比为1：

1.5。

5.根据权利要求1-3任一项所述的一种用于二氧化碳加氢反应的表面功能化碳化钼-碳催化剂的制备方法，其特征在于，步骤（3）中所述的焙烧温度为350℃，焙烧时间为2小时。
