1.一种开关变压器，其特征在于：包括具有初级线圈的开关变压器组件、磁芯（6）、次级线圈（7）以及固定胶布（8）；

具有初级线圈的开关变压器组件包括骨架（1）、初级线圈（2）、去磁线圈（3）、辅助电压线圈（4）以及针脚（5）；

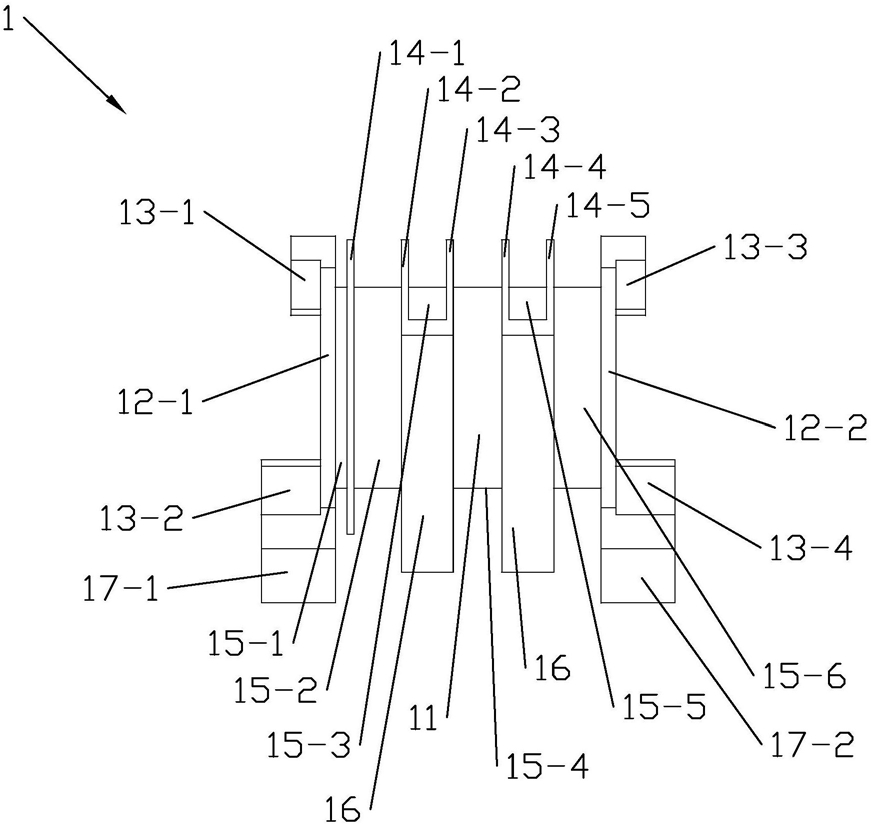

骨架（1）包括位于中央的主部（11）、对称设置在主部（11）的左右两侧的磁芯限位部以及设置在相应的磁芯限位部的下方的针脚连接部；主部（11）的中央设有左右贯通的用于安装磁芯的磁回路孔（11-1）；磁芯限位部与主部（11）左右贯通，且磁芯限位部及磁回路孔（11-1）的形状与磁芯的形状对应；主部（11）的外周沿轴向依次设有辅助电压线圈槽（15-

1）、左初级线圈槽（15-2）、左次级线圈槽（15-3）、去磁线圈槽（15-4）、右次级线圈槽（15-5）和右初级线圈槽（15-6），左次级线圈槽（15-3）及右次级线圈槽（15-5）的外周形状呈U形；针脚连接部包括位于左下限位部（13-2）的下方的左针脚连接部（17-1）和位于右下限位部（13-4）的下方的右针脚连接部（17-2）；左针脚连接部（17-1）的下端设有5个针脚孔，包括2个初级线圈针脚孔（17-1-1）以及3个辅助及去磁线圈针脚孔（17-1-2），5个针脚孔之间等间隔分布，5个针脚孔之间设有4个左线圈导向槽（17-1-3）；右针脚连接部（17-2）的下端设有等间隔分布的3个备用针脚孔（17-2-1）；

针脚（5）有8个，分别固定设置在骨架（1）的左针脚连接部（17-1）的2个初级线圈针脚孔（17-1-1）、3个辅助及去磁线圈针脚孔（17-1-2）和右针脚连接部（17-2）的3个备用针脚孔（17-2-1）内；

初级线圈（2）、去磁线圈（3）、辅助电压线圈（4）均采用导电线；初级线圈（2）缠绕在骨架（1）的左初级线圈槽（15-2）及右初级线圈槽（15-6）内，初级线圈（2）的起始端和终止端分别与左针脚连接部（17-1）的2个初级线圈针脚孔（17-1-1）内的针脚（5）焊接连接；去磁线圈（3）缠绕在去磁线圈槽（15-4）内，辅助电压线圈（4）缠绕在辅助电压线圈槽（15-1）内，去磁线圈（3）和辅助电压线圈（4）的起始端或终止端共用左针脚连接部（17-1）的去磁线圈针脚孔（17-1-2）内的1个针脚（5），从而去磁线圈（3）和辅助电压线圈（4）的起始端或终止端与左针脚连接部（17-1）的去磁线圈针脚孔17-1-2内的同1个针脚（5）焊接连接，去磁线圈（3）和辅助电压线圈（4）的另一端分别与左针脚连接部（17-1）的剩下的2个去磁线圈针脚孔17-1-

2内的针脚（5）焊接连接；初级线圈（2）、去磁线圈（3）和辅助电压线圈（4）的交叉接触部位均绝缘处理；

所述磁芯（6）的数量为2个，磁芯（6）作浸漆工艺处理，磁芯（6）的头部的形状与骨架（1）的左端或右端的形状对应，磁芯（6）的芯部的形状与骨架（1）的磁回路孔（11-1）对应；2个磁芯（6）分别从骨架（1）的左右两端由其芯部插入磁回路孔（11-1）中直至2个磁芯（6）的头部分别嵌入骨架（1）的左端面和右端面中，从而磁芯（6）上下限位设置在骨架（1）上，且形成磁回路；2个磁芯（6）通过从周向使用固定胶布（8）缠绕而固定连接，从而将磁芯（6）左右限位安装在骨架（1）上；

次级线圈的数量为1至8匝，每匝次级线圈（7）包括1至3根电感回路导体（71）；电感回路导体（71）整体呈倒U形，采用铜材或铜包铝材或铝材料制成，所述铜材采用导电性较好的紫2

铜，电感回路导体（71）的横截面呈圆形或腰圆形，其截面面积为0.5至10mm ；倒U形的电感回路导体（71）具有2个连接端；电感回路导体（71）的2个连接端处的开口大小与左次级线圈槽（15-3）对应，电感回路导体（71）的高度与左初级线圈槽（15-2）的高度对应；2匝次级线圈（7）分别设置在左次级线圈槽（15-3）和右次级线圈槽（15-5）内，所有电感回路导体（71）分别由其开口穿过骨架（1）的主部（11）后由其2个连接端伸出左次级线圈槽（15-3）或右次级线圈槽（15-5），电感回路导体（71）的连接端即为次级线圈（7）的起始端和终止端。
