专利号: 2017104764889
申请人: 蔡雅婷
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-11-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

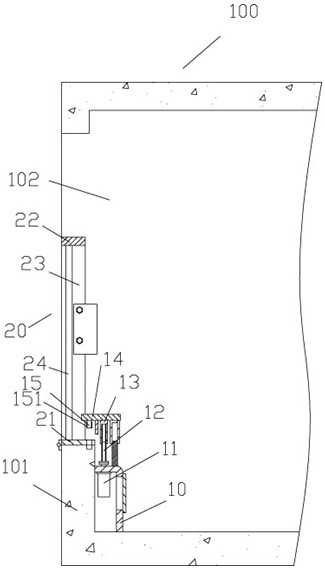

1.一种住房阳台可翻转栏杆,包括阳台(100),其特征在于:所述阳台(100)的前部底板具有向上延伸的延伸挡边(101),延伸挡边(101)的顶面压靠有栏杆(20)的下底板(21),栏杆(20)的下底板(21)通过铰链铰接在延伸挡边(101)上,栏杆(20)包括下底板(21)、上扶持杆(22)、两个侧板(23)和多个杆部(24),杆部(24)的底端固定在下底板(21)上,杆部(24)的上端固定在上扶持杆(22)的底端上,两个侧板(23)处于下底板(21)和上扶持杆(22)的两侧,侧板(23)的上端固定在上扶持杆(22)的一端,同一侧的侧板(23)的下端固定在下底板(21)的对应的一端上,侧板(23)的外侧壁紧贴阳台(100)的墙体(102)的壁面;

所述延伸挡边(101)的内侧壁上固定有后支撑架(10),后支撑架(10)的顶板的底面两侧固定有驱动电机(11),驱动电机(11)的输出轴穿过后支撑架(10)的顶板并通过联轴器连接有调节螺杆(12),调节螺杆(12)螺接在升降螺套(13)中,升降螺套(13)的顶端固定在上盖板(14)的底面上,上盖板(14)的前部处于延伸挡边(101)的正上方,上盖板(14)的前部底面具有多个定位柱(15),定位柱(15)处于延伸挡边(101)的顶面具有的定位孔(103)的正上方,下底板(21)上具有与定位孔(103)相对齐的通孔(211)。

2.根据权利要求1所述的一种住房阳台可翻转栏杆,其特征在于:所述墙体(102)上固定有侧限位部(26),侧限位部(26)上具有折弯部(25),侧板(23)处于墙体(102)的壁面与折弯部(25)之间,折弯部(25)通过螺栓固定连接在侧板(23)上。

3.根据权利要求1所述的一种住房阳台可翻转栏杆,其特征在于:所述后支撑架(10)的顶面上固定有导向板(16),导向板(16)插套在上盖板(14)的后部底面固定有的下板体(141)的底面具有的长形槽(142)中。

4.根据权利要求1所述的一种住房阳台可翻转栏杆,其特征在于:所述定位柱(15)的下部外侧壁上固定有弹性耐磨套(151)。

5.根据权利要求1所述的一种住房阳台可翻转栏杆,其特征在于:所述上盖板(14)处于定位柱(15)与升降螺套(13)之间的底面固定有限位板(17),限位板(17)与延伸挡边(101)的后壁面相对应。

6.根据权利要求1所述的一种住房阳台可翻转栏杆,其特征在于:所述后支撑架(10)的后壁板上具有安装通槽(18),安装通槽(18)与驱动电机(11)对应相对应。

7.根据权利要求6所述的一种住房阳台可翻转栏杆,其特征在于:所述后支撑架(10)的后壁板上固定有盖板(19),盖板(19)覆盖安装通槽(18)。

8.根据权利要求2所述的一种住房阳台可翻转栏杆,其特征在于:所述侧限位部(26)的端部伸入墙体(102)中与墙体(102)中浇筑有的钢筋板(105)焊接固定。
