1.一种陶瓷幕墙及泡沫陶瓷复合材料的制备方法，其特征在于，包括以下步骤：

步骤一：采用铁尾矿、平板废玻璃粉和碳化硅粉作为泡沫陶瓷配料，采用铁尾矿、苏州土和陶瓷废料作为陶瓷幕墙配料，分别对泡沫陶瓷配料和陶瓷幕墙配料进行混料得到泡沫陶瓷混合料和陶瓷幕墙混合料；以质量分数计，所述的泡沫陶瓷配料包括75-80％铁尾矿、

19-24％平板废玻璃粉和1％碳化硅粉；所述的陶瓷幕墙配料包括70-75％铁尾矿、10-15％苏州土和10-15％陶瓷废料；

步骤二：分别向泡沫陶瓷混合料和陶瓷幕墙混合料中加入PVA溶液进行造粒，分别得到泡沫陶瓷造粒料和陶瓷幕墙造粒料，然后分别对泡沫陶瓷造粒料和陶瓷幕墙造粒料采用半干压成型得到泡沫陶瓷坯体和陶瓷幕墙坯体；

步骤三：将泡沫陶瓷坯体和陶瓷幕墙坯体干燥后，将干燥后的泡沫陶瓷坯体放置于干燥后的陶瓷幕墙坯体顶面，保证二者结合面光滑平整，充分接触，得到复合坯体；随后将复合坯体在120℃下保温12h后，升温至1100-1150℃进行发泡，发泡结束后降温至600℃保温

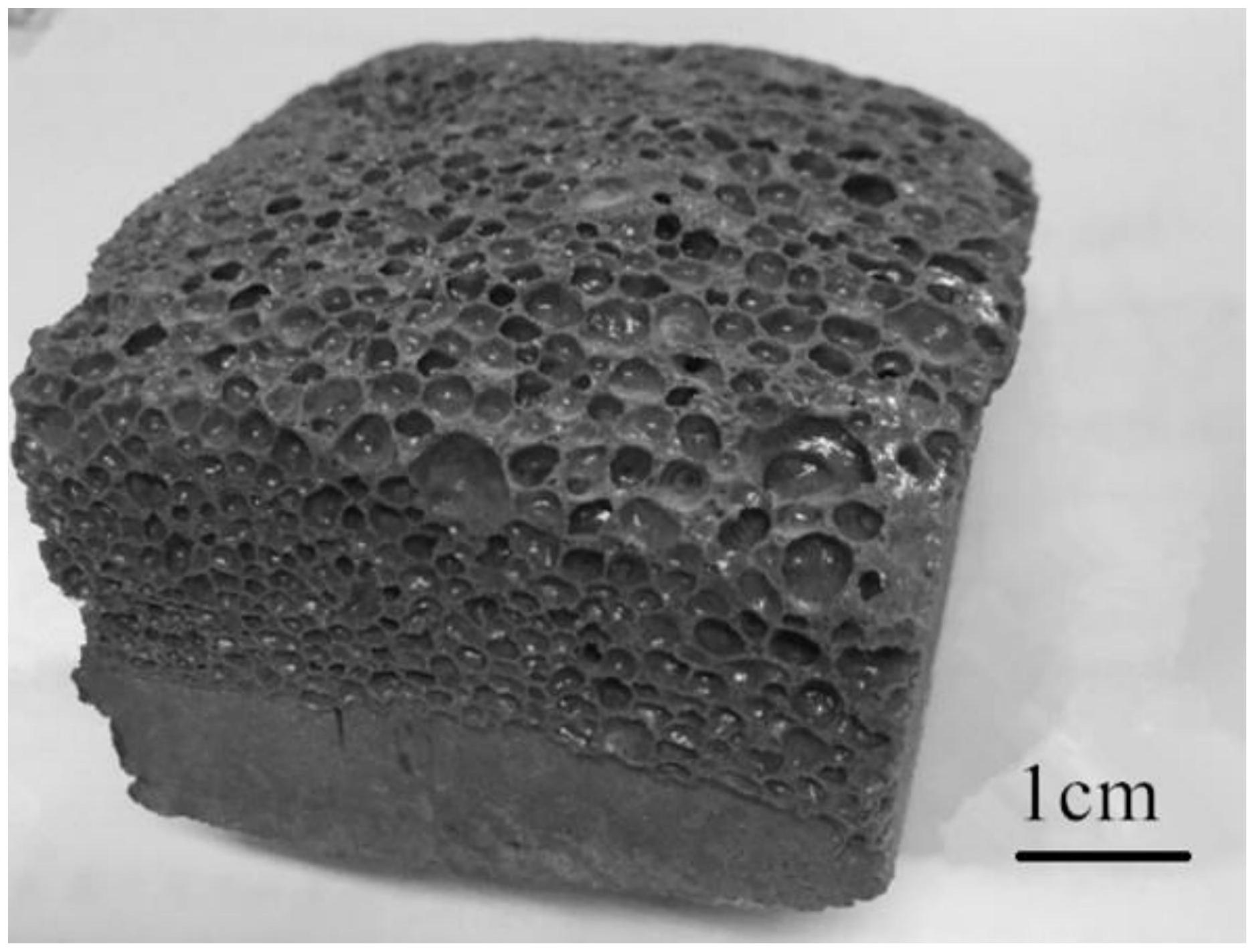

4h，随后随炉冷却后即获得陶瓷幕墙及泡沫陶瓷复合材料。

2.根据权利要求1所述的一种陶瓷幕墙及泡沫陶瓷复合材料的制备方法，其特征在于，步骤一中采用滚筒式球磨机分别对泡沫陶瓷配料和陶瓷幕墙配料进行混料得到泡沫陶瓷混合料和陶瓷幕墙混合料。

3.根据权利要求1所述的一种陶瓷幕墙及泡沫陶瓷复合材料的制备方法，其特征在于，所述的PVA溶液的质量浓度为5％，且泡沫陶瓷混合料和陶瓷幕墙混合料中加入PVA溶液的量分别占泡沫陶瓷混合料和陶瓷幕墙混合料质量的2％-2.5％。

4.根据权利要求1所述的一种陶瓷幕墙及泡沫陶瓷复合材料的制备方法，其特征在于，步骤二中成型压力为2.5吨。

5.根据权利要求1所述的一种陶瓷幕墙及泡沫陶瓷复合材料的制备方法，其特征在于，所述的泡沫陶瓷坯体和陶瓷幕墙坯体的尺寸均为30mm×30mm×20mm。

6.根据权利要求1所述的一种陶瓷幕墙及泡沫陶瓷复合材料的制备方法，其特征在于，步骤三中升温速率为25℃/min。

7.根据权利要求1所述的一种陶瓷幕墙及泡沫陶瓷复合材料的制备方法，其特征在于，步骤三中发泡时间为30min。
