专利号: 2017104772461
申请人: 吴彦驹
专利类型:发明专利
专利状态:已下证
专利领域: 书写或绘图器具;办公用品
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

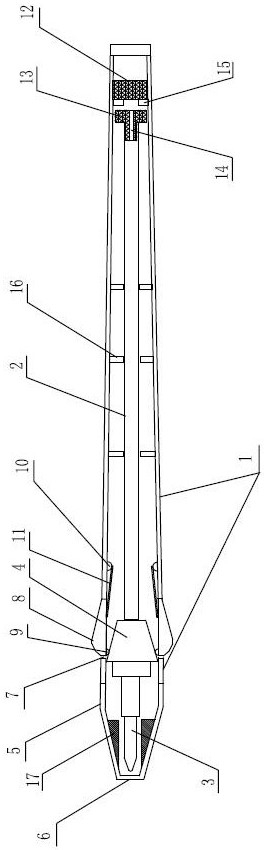

1.一种笔芯可自动回缩的书写笔,包括笔筒和设置在笔筒内的笔芯,笔芯的前端设有笔头,其特征在于,所述笔芯相对笔筒握持部分的位置处设有圆锥柱形的锥形套,所述锥形套的尾端相对于笔芯具有一圆环形端面,所述笔筒的握持部分设有安装孔,所述安装孔内设有由弹性材料制成的按压体,所述按压体的尾端与笔筒相连接,所述按压体的前端设有滚轮、滚珠或球形凸起,所述滚轮、滚珠或球形凸起与锥形套相接触,且按压体受挤压时其前端可对锥形套形成挤压并使锥形套带动笔芯向笔头一侧滑动;所述笔筒的尾端和笔芯的尾端分别固定有极性相反的第一磁铁和第二磁铁;笔筒的前端设有圆锥形的笔帽,笔帽的前端设有开口。

2.根据权利要求1所述的一种笔芯可自动回缩的书写笔,其特征在于,所述笔筒前部的内壁上设有弹性片固定台,所述弹性片固定台上连接有弹性片,所述弹性片的前端与按压体的内侧相接触。

3.根据权利要求1所述的一种笔芯可自动回缩的书写笔,其特征在于,所述第二磁铁为带圆顶的钉形结构,第二磁铁的中心处设有贯通的通气孔,且第二磁铁插装在笔芯的尾端。

4.根据权利要求1所述的一种笔芯可自动回缩的书写笔,其特征在于,所述按压体为三个,并沿笔筒圆周等距设置。

5.根据权利要求1所述的一种笔芯可自动回缩的书写笔,其特征在于,所述笔筒内壁设有若干环形限位圈,所述笔芯安装于限位圈内,且限位圈与笔芯之间具有一定间隙。

6.根据权利要求1所述的一种笔芯可自动回缩的书写笔,其特征在于,所述笔帽与笔筒螺纹连接。

7.根据权利要求1所述的一种笔芯可自动回缩的书写笔,其特征在于,所述笔帽的内壁设有与笔头相适配的笔头限位体。

8.根据权利要求1所述的一种笔芯可自动回缩的书写笔,其特征在于,所述笔筒内壁设有用于防止第一磁铁和第二磁铁发生直接接触的隔离圈,且所述隔离圈靠近第一磁铁设置。
