1.一种涤纶纤维的抗紫外老化改性方法，其特征在于，包括以下步骤：

1)在氮气保护的无水环境中，将3mL钛醇盐加入到150mL的乙二醇中，将混合溶液置于室温下搅拌8小时，再将该混合物倒入丙酮溶液中，该丙酮溶液中含有质量浓度为0.3％的水，在所得到的混合溶液中，钛醇盐与丙酮的摩尔比为0.03～0.8M，利用机械搅拌器在100～500r/min的条件下搅拌15～20min，静置1h，得到纳米级TiO2颗粒；

2)将步骤1)中制得的纳米级TiO2颗粒1～2g添加入50mL质量分数为1～2％的阳离子聚电解质溶液中，利用机械搅拌器在100～500r/min的条件下搅拌0.5～1h，8000r/min离心分离得到经阳离子聚电解质包覆的TiO2颗粒；

3)将步骤2)中得到的TiO2颗粒加入到质量分数为1～2％的阴离子聚电解质溶液中，利用机械搅拌器在100～500r/min的条件下搅拌0.5～1h，8000r/min离心分离得到经阴离子聚电解质包覆的TiO2颗粒；

4)将步骤2)和步骤3)重复10～14次，得到经阳离子聚电解质和阴离子聚电解质重重包覆的纳米TiO2颗粒；

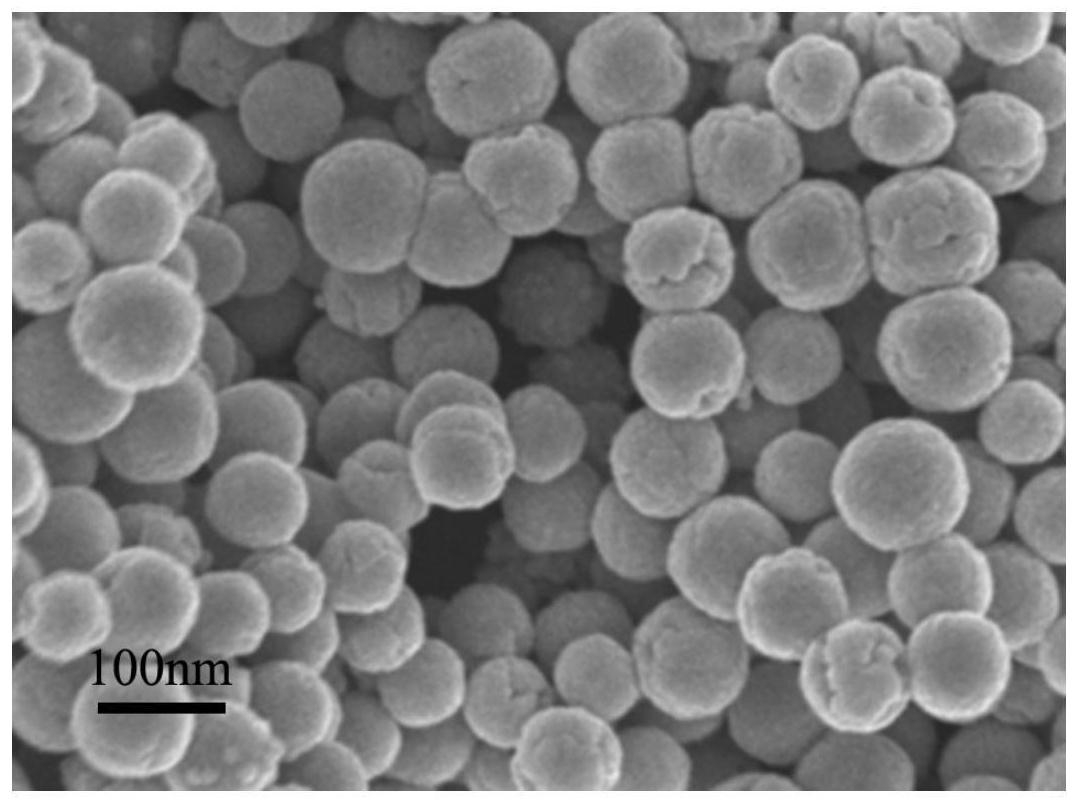

5)将步骤4)中得到的经阳离子聚电解质和阴离子聚电解质重重包覆的纳米TiO2颗粒冻干后，放置在450～550℃高温炉中焙烧处理2～4h，处理过程中通氮气保护，得到TiO2@C纳米颗粒；

6)配制10mL质量浓度为1～2％的阳离子聚电解质溶液，将0.5g TiO2@C纳米颗粒均匀分散在该溶液中，利用机械搅拌器在100～500r/min的条件下搅拌0.5～1h，得到溶液A；

7)配制质量浓度为1～2％、分子量4000～6000的聚乙烯醇溶液在60～80℃条件下利用机械搅拌器以100～500r/min的转速搅拌0.5～1h，得到溶液B；

8)将步骤6)中所得到的溶液A添加到步骤7)的溶液B中，其中PVA：TiO2@C纳米颗粒的质量比＝1:1～4:1，利用机械搅拌器在100～500r/min的条件下搅拌0.5～1h，得到整理液；

9)将涤纶纤维浸入到步骤8)所得的整理液中，浴比为1:20～1:50，浸泡时间为0.5～

2h，取出浸泡后的涤纶纤维，放置60～80℃烘箱中烘10～20h，得到干燥的抗紫外老化的涤纶纤维。

2.根据权利要求1所述的一种涤纶纤维的抗紫外老化改性方法，其特征在于：所述的阴离子聚电解质为聚丙烯酸、聚丙烯酸钠或聚苯乙烯磺酸钠中的任意一种，阳离子聚电解质为聚烯丙基胺盐酸盐或聚丙烯酰亚胺中的任意一种。

3.根据权利要求1所述的一种涤纶纤维的抗紫外老化改性方法，其特征在于：所述的钛醇盐包括钛酸四丁酯、钛酸异丁酯、钛酸四甲酯中的任意一种。
