专利号: 2017104773642
申请人: 余成鹏
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

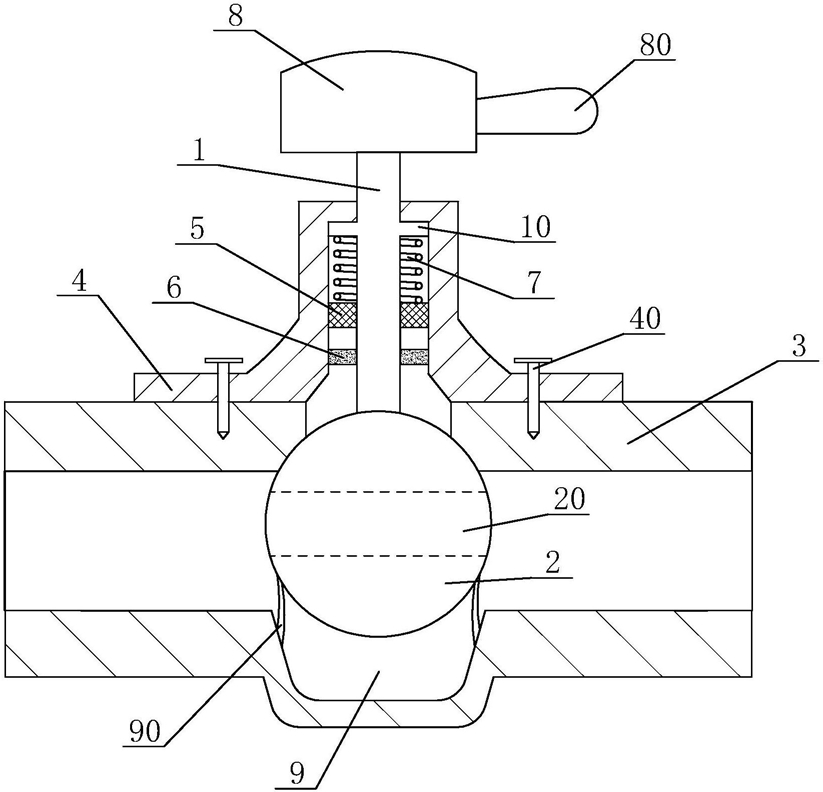

1.可控的延时龙头,包括管道(3)、摁压式的把手(8)、中心杆(1)和转动以控制启闭的阀芯,中心杆(1)两端连接阀芯和把手(8),所述阀芯位于管道(3)内,所述把手(8)位于管道(3)外壁,所述管道(3)与中心杆(1)之间还设有固定块(5)和密封圈(6),中心杆(1)穿设于固定块(5)和密封圈(6),其特征在于:所述中心杆(1)与管道(3)、固定块(5)滑动连接,中心杆(1)连接阀芯和把手(8)并垂直于管道(3)上下移动,阀芯下方的管道(3)内壁连接有不透水的弹性板(90),所述弹性板(90)与阀芯紧贴;

位于固定块(5)上方的中心杆(1)外壁设有挡环(10),中心杆(1)上套设有将中心杆(1)向上复位的弹性件(7),所述弹性件(7)位于挡环(10)和固定块(5)之间;

阀芯上方的管道通向阀盖的开口处设有弧形段;

弹性件(7)是阻尼弹簧;

所述管道(3)上方还设有阀盖(4),所述阀盖(4)通过紧固件固定于管道(3)外壁上方,所述固定块(5)、密封圈(6)和挡环(10)均位于阀盖(4)内,固定块(5)与阀盖(4)内壁相固定,挡环(10)通过中心杆(1)的带动往复移动于固定块(5)和阀盖(4)顶壁之间;

所述阀芯(2)呈球形,阀芯(2)中部设有供流体通过的阀孔(20),所述弹性板(90)呈环状并与阀芯(2)外壁紧密贴合;

所述把手(8)呈柱状,把手(8)顶部为圆顶,把手(8)的侧壁上还设有片状或条状的握柄(80)。

2.根据权利要求1所述的可控的延时龙头,其特征在于:所述阀芯下方的管道(3)内设有供阀芯上下移动的附腔(9)。
