专利号: 2017104780203
申请人: 长江大学
专利类型:发明专利
专利状态:已下证
专利领域: 屠宰;肉品处理;家禽或鱼的加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

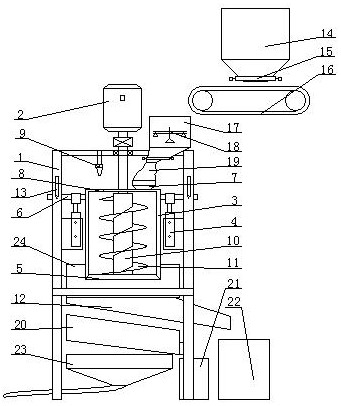

1.一种鱼鳞去鳞机,它由机架(1)、分筛出料装置、进料装置、测重装置和摩擦去鳞装置构成;其特征在于:机架(1)上安装有摩擦去鳞装置,摩擦去鳞装置上方设置有测重装置,测重装置一侧上方设置有进料装置,进料装置通过测重装置与摩擦去鳞装置相连通;摩擦去鳞装置下方设置有分筛出料装置。

2.根据权利要求1所述的一种鱼鳞去鳞机,其特征在于:所述的摩擦去鳞装置由驱动电机(2)、除鳞桶(3)和除鳞辊构成,机架(1)上滑动安装有除鳞桶(3),除鳞桶(3)上方机架(1)上安装有驱动电机(2);除鳞桶(3)内设置有除鳞辊,除鳞辊的上端穿过除鳞桶(3)后与驱动电机(2)连接,除鳞辊的下端与除鳞桶(3)间歇密封连接。

3.根据权利要求1所述的一种鱼鳞去鳞机,其特征在于:所述的除鳞桶(3)的两侧固装有装配滑杆(6),装配滑杆(6)的下方设置有顶升缸(4);顶升缸(4)与装配滑杆(6)相连接;

各装配滑杆(6)一侧的机架(1)上设置有导向滑孔(13),装配滑杆(6)与导向滑孔(13)滑动连接。

4.根据权利要求3所述的一种鱼鳞去鳞机,其特征在于:所述的除鳞桶(3)为上端密封的圆筒体;除鳞桶(3)上设置有进料口(7)和冲洗孔(8),除鳞桶(3)的内表面设置有除鳞纹或除鳞齿;冲洗孔(8)上方机架(1)上设置有与冲洗孔(8)相对应的冲洗喷头(9)。

5.根据权利要求2所述的一种鱼鳞去鳞机,其特征在于:所述的除鳞辊由除鳞轴(10)、除鳞叶片(11)和堵盖(5)构成;除鳞轴(10)上设置有除鳞叶片(11),除鳞轴(10)的下端设置有堵盖(5),堵盖(5)与除鳞桶(3)间歇密封连接。

6.根据权利要求5所述的一种鱼鳞去鳞机,其特征在于:所述的除鳞叶片(11)呈螺旋状,除鳞叶片(11)的表面设置有除鳞纹或除鳞齿;所述的除鳞轴(10)的圆周面上设置有除鳞纹或除鳞齿;所述的堵盖(5)的内表面设置有除鳞纹或除鳞齿。

7.根据权利要求1所述的一种鱼鳞去鳞机,其特征在于:所述的进料装置由料仓(14)、料仓闸(15)和输送带(16)构成;输送带(16)的上方设置有料仓(14),料仓(14)的底部设置有料仓闸(15);所述的测重装置由下料斗(17)和称重传感器(18)构成:机架(1)上固装有下料斗(17),下料斗(17)内设置有称重传感器(18);下料斗(17)的上端与输送带(16)的一端相对应,下料斗(17)的下端通过输送软管(19)与除鳞桶(3)的进料口(7)连通。

8.根据权利要求1所述的一种鱼鳞去鳞机,其特征在于:所述的分筛出料装置由出鱼斜槽、出鳞斜槽(20)、鱼鳞收集筐(21)、成品鱼收集筐(22)和废水收集斗(23)构成;摩擦去鳞装置的下方固装有出鳞斜槽(20),出鳞斜槽(20)一侧连接有鱼鳞收集筐(21);出鳞斜槽(20)上方固装有出鱼斜槽;出鱼斜槽一侧连接有成品鱼收集筐(22);出鳞斜槽(20)下方固装有废水收集斗(23)。

9.根据权利要求8所述的一种鱼鳞去鳞机,其特征在于:所述的出鱼斜槽由护鱼筒(24)和斜槽本体(12)构成;护鱼筒(24)的下端固装有斜槽本体(12);斜槽本体(12)的底板上呈规则状设置有多个漏鳞孔;摩擦去鳞装置的下端位于护鱼筒(24)的内部;所述的出鳞斜槽(20)的底板上呈规则状设置有漏水筛孔。

10.根据权利要求1所述的一种鱼鳞去鳞机,其特征在于:所述的该鱼鳞去鳞机配置有控制器,控制器与进料装置、测重装置和摩擦去鳞装置相连接。
