1.一种利用超音速火焰喷涂制备超疏水表面的方法，其步骤如下：

A、对基体表面进行预处理；

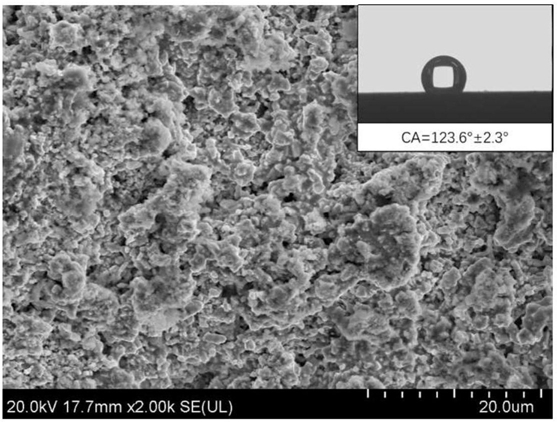

B、采用超音速火焰喷涂方法在预处理后的基体表面上制备碳化钨体系涂层，所述喷涂粉末为碳化钨体系粉末；

C、在步骤B制备的碳化钨体系的涂层表面修饰一层低表面能物质，即可获得超疏水涂层；

所述步骤B所述的碳化钨体系粉末为纳米碳化钨体系粉末，所述纳米碳化钨体系粉末为纳米WC-12Co粉末或纳米WC-10Co-4Cr粉末；

所述步骤B所述利用超音速火焰喷涂方法制备碳化钨体系涂层的工艺参数为：氧气流量750～900L/min、煤油流量20～25L/h、送粉量74～85g/min、喷枪移动速度1.2～1.8m/s、喷涂距离300～350mm。

2.根据权利要求1所述的一种利用超音速火焰喷涂制备超疏水表面的方法，其特征在于：步骤A所述的预处理包括对基体表面清理和粗化处理。

3.根据权利要求2所述的一种利用超音速火焰喷涂制备超疏水表面的方法，其特征在于：所述粗化处理是指对基体表面进行喷砂处理。

4.根据权利要求1所述的一种利用超音速火焰喷涂制备超疏水表面的方法，其特征在于：步骤C所述在碳化钨体系的涂层表面修饰一层低表面能物质的具体操作是：通过溶液喷涂法在涂层表面修饰疏水纳米SiO2粉末。

5.根据权利要求1所述的一种利用超音速火焰喷涂制备超疏水表面的方法，其特征在于：步骤C所述在碳化钨体系的涂层表面修饰一层低表面能物质的具体操作是：通过电化学吸附法在涂层表面修饰硬脂酸。

6.根据权利要求1所述的一种利用超音速火焰喷涂制备超疏水表面的方法，其特征在于：所述基体为金属材料。
