1.一种蛋壳再利用高耐磨胎面胶橡胶复合物及制备方法,其特征在于:所述橡胶复合物采用下述重量份数的原料制成:天然橡胶10-30份,顺丁橡胶15-40份,丁苯橡胶60-90份,炭黑60-80份,环保塑解剂6-10份,硬脂酸0.2-1.5份,氧化锌1-4份,防老剂4010NA 1-3份,防护蜡0.5-3份,增粘树脂0.5-3份,芳纶短纤维1-4份,粘合剂1-3份,硫磺1-3份,促进剂CZ
1-3份,姜丝纤维0.5-1.5份,土豆纤维1.5-3份,鸡蛋壳粉末0.5-2份。
2.根据权利要求1所述的一种蛋壳再利用高耐磨胎面胶橡胶复合物及制备方法,其特征在于:所述天然橡胶15-25份,顺丁橡胶20-30份,丁苯橡胶70-80份,炭黑65-75份,环保塑解剂7-9份,硬脂酸0.4-1份,氧化锌2-3份,防老剂4010NA 1-3份,防护蜡1-2份,增粘树脂
0.5-2份,芳纶短纤维1.5-3份,粘合剂1.5-2.5份,硫磺1-2份,促进剂CZ 1-2份,姜丝纤维
0.8-1.2份,土豆纤维1.5-2.5份,鸡蛋壳粉末0.8-1.5份。
3.根据权利要求2所述的一种蛋壳再利用高耐磨胎面胶橡胶复合物及制备方法,其特征在于:所述天然橡胶20份,顺丁橡胶25份,丁苯橡胶75份,炭黑70份,环保塑解剂8份,硬脂酸0.5份,氧化锌2.5份,防老剂4010NA 2份,防护蜡1.5份,增粘树脂1份,芳纶短纤维2份,粘合剂2份,硫磺1.5份,促进剂CZ 1.4份,姜丝纤维1份,土豆纤维2份,鸡蛋壳粉末1份。
4.根据权利要求3所述的一种蛋壳再利用高耐磨胎面胶橡胶复合物及制备方法,其特征在于:所述橡胶复合物的制备方法,包括以下步骤:(1)将土豆,姜丝,鸡蛋壳,进行干燥处理,随后再磨成粉末,使长纤维切断;
(2)将天然橡胶,顺丁橡胶和丁苯橡胶在开炼机上塑炼后,按比例称取天然橡胶,压上上顶栓混炼20-30秒,将硬脂酸,氧化锌,防老剂4010NA,防护蜡,姜丝纤维,土豆纤维,鸡蛋壳粉末,增粘树脂,环保塑解剂和一半炭黑加入到密炼机中,压上上顶栓混炼30-50秒,提栓扫料,然后加入剩下一半炭黑,压上顶栓,混炼40秒,提栓扫料,压上顶栓再混炼160秒排胶,胶温在130-150℃之间,冷却停放得到母炼胶;

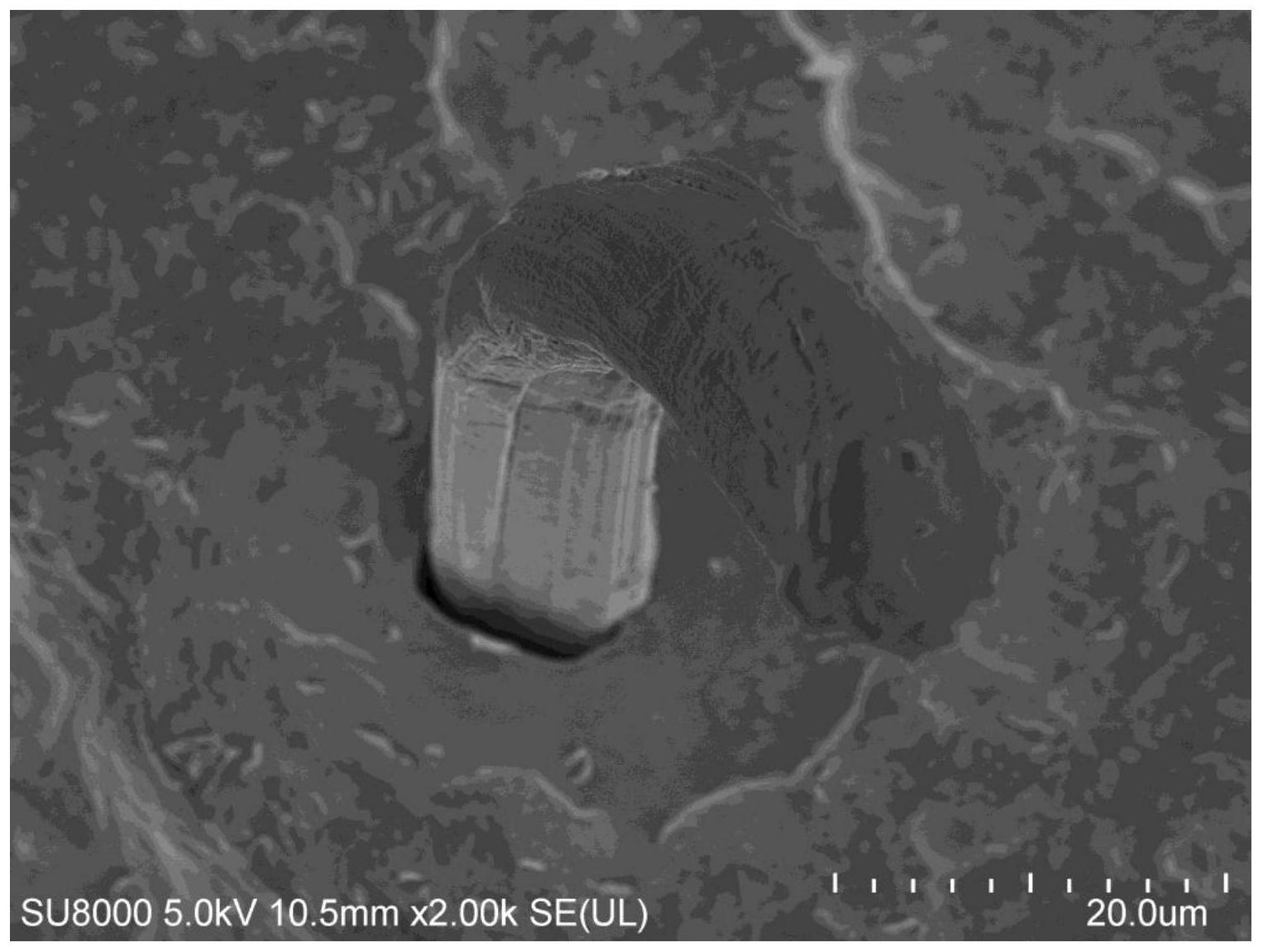

(3)将母炼胶放到开炼机上混炼,将开炼机辊距调至最小,加入芳纶短纤维,当芳纶短纤维完全融入橡胶中,加入硫磺和促进剂CZ,待药品分散后,进行对折打卷,使芳纶短纤维在橡胶中的压延方向沿辊筒转动方向,对折打卷8-10次后以最小辊距下片,折叠,得到终炼胶;
(4)将终炼胶在硫化磨具中加热成型,即得所述低滚阻高耐磨胎面胶的橡胶复合物。
