专利号: 2017104805380
申请人: 柳州博泽科技股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-10-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

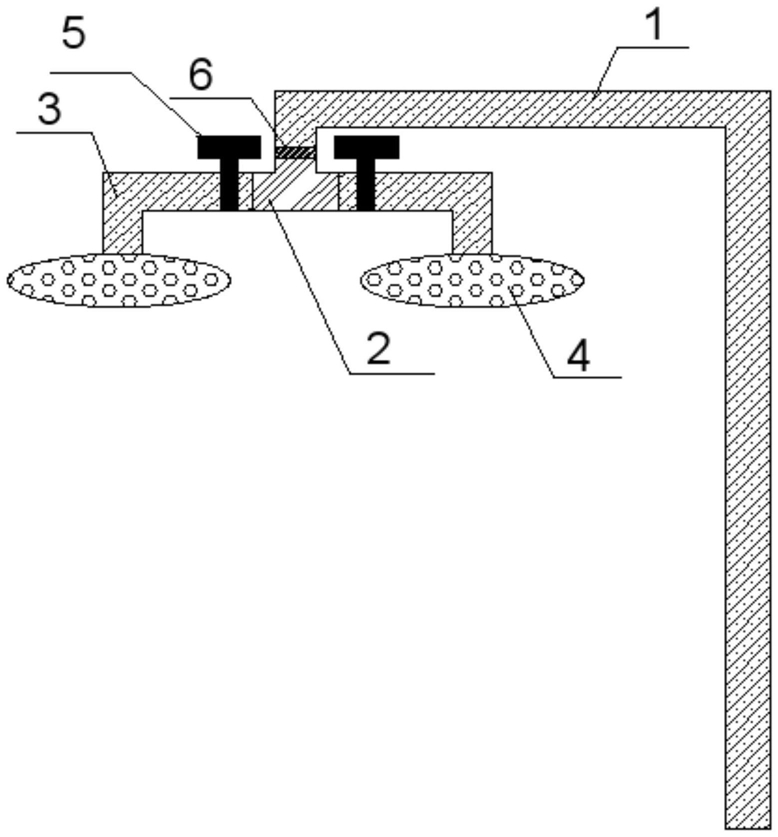

1.一种家用淋浴双喷头,包括水管(1),其特征在于:所述水管(1)顶部出水端设有三通管(2),所述三通管(2)左右两侧均连接有喷头出水管(3),所述三通管(2)与所述水管(1)顶部出水端之间连接有转轴(6),所述喷头出水管(3)底部螺旋设有喷头(4),所述喷头出水管(3)上设有控制阀门(5);

所述喷头(4)包括通心管层(12)和出水层(13),所述出水层(13)螺旋套在所述通心管层(12)四周并覆盖在所述通心管层(12)表面,所述通心管层(12)表面均匀分布有若干个大小一致的通心管(14),所述出水层(13)表面均匀分布有出水孔(16),所述通心管层(12)与所述喷头出水管(3)连接处设有过滤层(15);

两个喷头(4)的大小一致,所述两个喷头(4)内部通心管层(12)中的通心管(14)分布的位置相同大小不一致,左喷头(4)内部通心管层(12)中的通心管(14)内径为0.5cm,右喷头(4)内部通心管层(12)中的通心管(14)内径为0.6cm,所述过滤层(15)内填充有过滤棉;

隔一段时间将出水层(13)从通心管层(12)表面取下,将喷头(4)从喷头出水管(3)上取下,两个通心管层(12)相互套合,左喷头(4)上的通心管(14)插入右喷头(4)上的通心管(14)中,通过相互旋转喷头(4),将通心管(14)中的水垢祛除,有效的防止喷头(4)堵塞。

2.根据权利要求1所述的家用淋浴双喷头,其特征在于:所述三通管(2)底部两连接口(7)内表面设有螺纹圈(8),所述三通管(2)顶部连接口内缘设有密封圈(9),所述水管(1)顶部出水端内缘设有固定圈(10)。

3.根据权利要求1所述的家用淋浴双喷头,其特征在于:所述转轴(6)为中空的管道,所述转轴(6)上下两端外缘均设有定位圈(11)。

4.根据权利要求2或权利要求3所述的家用淋浴双喷头,其特征在于:所述转轴(6)上定位圈(11)的直径与所述水管(1)内径一致,所述转轴(6)上定位圈(11)卡在所述水管(1)内部并固定在所述固定圈(10)顶部,所述转轴(6)下定位圈(11)的直径与所述三通管(2)内径一致,所述转轴(6)下定位圈(11)卡在所述三通管(2)内部并固定在所述密封圈(9)底部。

5.根据权利要求4所述的家用淋浴双喷头,其特征在于:所述密封圈(9)和固定圈(10)均为橡胶材质,所述定位圈(11)为不锈钢材质。
