1.一种二硫化锡包裹二氧化钛复合光催化剂的制备方法，其特征在于，以五水四氯化锡、钛酸丁酯、硫脲为原料，无水乙醇为溶剂，采用一步溶剂热法制得，其中，二硫化锡和二氧化钛的质量比为0.46～0.62:1；具体按照以下步骤实施：步骤1：将一定量的五水四氯化锡加入到一定量的无水乙醇中，搅拌10～20min，得到混合液 A；混合液A中五水四氯化锡质量与无水乙醇的体积比为4.6～5.83mg：1mL；

步骤2：在搅拌状态下，向步骤1得到的混合液A中，加入一定量的钛酸丁酯，搅拌20～

30min，得到混合液B；混合液B中钛酸丁酯的质量与混合液A的体积比为17～25mg：1mL；

步骤3：在搅拌状态下，向步骤2得到的混合液B中，加入一定量的硫脲，搅拌20～30min，得到混合液C；混合液C中硫脲的质量与混合液B的体积比为12～13.5mg：1mL；

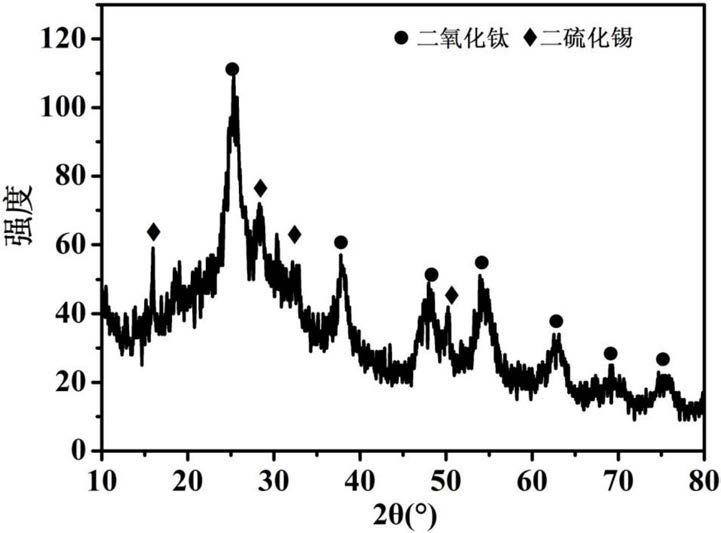

步骤4，经步骤3得到的混合液C转移至聚四氟乙烯内衬的反应釜中，进行溶剂热反应，在120～180℃条件下溶剂热12～20h，反应结束后的溶液自然冷却至室温，然后离心分离，再用无水乙醇和去离子水各清洗3次，后于60～80℃烘箱中12h干燥，得到二硫化锡包裹二氧化钛复合光催化剂。
