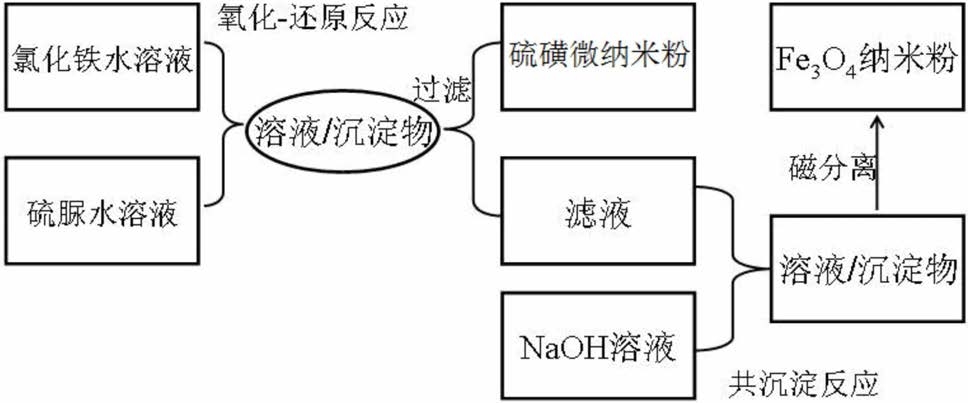

1.一种一并制备硫磺微纳米粉和四氧化三铁纳米粉的方法，其特征在于，氯化铁水溶液与硫脲水溶液混合进行氧化-还原反应，析出硫磺微纳米粉；滤液与NaOH溶液混合通过共沉淀反应获得Fe3O4纳米粉。

2.如权利要求1所述的制备方法，其特征在于，包括如下步骤：

1)、将FeCl3.6H2O和硫脲固体分别加入盛有一定量去离子水的两个烧杯中超声使其完全溶解得到溶液A和B；

2)、将溶液A和B混合，得到均匀的混合溶液C，静置待其完全反应析出硫磺粉体；

3)、将析出的硫磺粉体过滤出来，水洗、烘干可得到硫磺微纳米粉；

4)、将NaOH溶液加入到上述滤液中，立刻得到黑色磁性沉淀，磁分离出沉淀后，洗涤烘干便可获得Fe3O4纳米粉。

3.如权利要求2所述的制备方法，其特征在于，步骤2)的混合溶液C中FeCl3和硫脲之间的摩尔比为0.01～0.2：0.05～0.1。

4.如权利要求2所述的制备方法，其特征在于，步骤2)中静置反应温度为常温，反应时间为4～24h。

5.如权利要求2所述的制备方法，其特征在于，步骤4)中按照FeCl3和NaOH之间的摩尔比为1：6～10添加NaOH溶液。

6.如权利要求2所述的制备方法，其特征在于，步骤4)中共沉淀反应温度为常温。

7.一种如权利要求1所述方法制备的硫磺微纳米粉，其特征在于，是由若干纳米颗粒构成的准球形微米颗粒，平均粒径为4～24μm。

8.一种如权利要求1所述方法制备的Fe3O4纳米粉，其特征在于，是由若干无规则Fe3O4纳米颗粒构成，其尺寸为40～60nm，为超顺磁Fe3O4纳米颗粒。
