专利号: 2017104860744
申请人: 芜湖慧宇商贸有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 照明
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

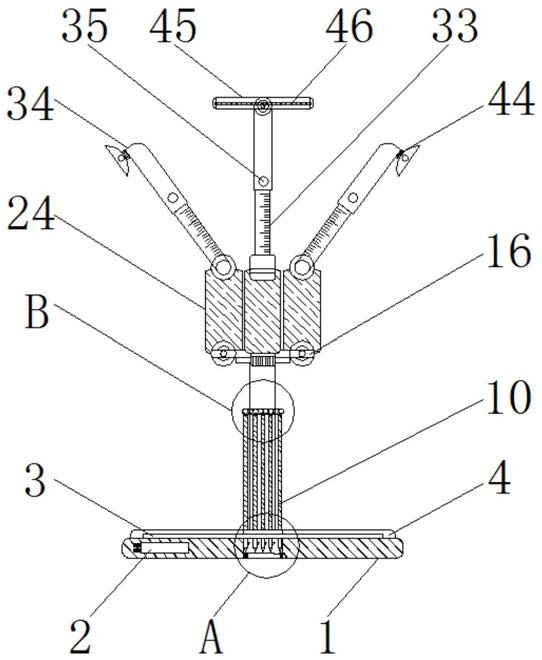

1.一种建筑工地用照明灯,包括支撑底座(1)和灯罩(45),其特征在于:所述支撑底座(1)的内部安装有逆变器(2),且支撑底座(1)的上表面安装有太阳能板(3),所述太阳能板(3)的外侧遮盖有保护罩(4),所述支撑底座(1)的内部设置有保护孔(5),且保护孔(5)的下端通过保护盖旋转轴(6)与保护盖(7)相连接,所述保护盖(7)的外表面设置有保护锁(8),且保护锁(8)的上端通过锁扣凹槽(9)与支撑底座(1)相连接,所述支撑底座(1)的上端连接有支撑柱(12),且支撑柱(12)的外侧连接有轴承(14),所述支撑柱(12)的外侧连接有轴承(14),且轴承(14)的外圈下端通过支撑杆旋转轴(13)与支撑杆(10)相连接,并且支撑杆(10)的下端设置有脚踩踏板(11),所述支撑柱(12)的上端通过连接柱(15)与转盘(16)相连接,且转盘(16)的外侧设置有转盘凹槽(17),所述转盘凹槽(17)的内部安装有收纳杆转轴(18),且收纳杆转轴(18)的两端均通过连接头(19)与卡块(20)相连接,所述卡块(20)的外侧通过拉杆(21)贯穿拉杆滑槽(22)与滑纽(23)相连接,所述收纳杆转轴(18)的外端连接有收纳杆(24),且收纳杆(24)内部的左右两侧均设置有收纳杆滑槽(25),所述收纳杆滑槽(25)的上端设置有连接孔(26),且连接孔(26)通过卡圈滑槽(28)与卡圈(27)相连接,所述卡圈(27)通过卡合接头(32)与连接件(30)相连接,且连接件(30)的外侧嵌套有连接件压缩弹簧(31),所述连接件(30)之间通过主支撑臂转轴(29)相连接,且主支撑臂转轴(29)的外端连接有主支撑臂(33),所述主支撑臂(33)的上端连接有辅支撑臂(34),且辅支撑臂(34)的外表面设置有调节按钮(35),所述调节按钮(35)的内端连接有调节杆(36),且调节杆(36)的外表面嵌套有调节杆压缩弹簧(37),所述调节杆(36)的左右两侧均设置有卡勾(38),且卡勾(38)之间通过卡勾压缩弹簧(39)相连接,所述卡勾(38)的内端通过解锁绳(40)与固定轴(41)相连接,且固定轴(41)的上方安装有解锁杆(42),且解锁杆(42)的外侧嵌套有解锁杆压缩弹簧(43),所述灯罩(45)的外侧连接有灯罩转轴(44),且灯罩(45)的内侧安装有灯泡(46)。

2.根据权利要求1所述的一种建筑工地用照明灯,其特征在于:所述保护罩(4)采用密封连接的方式与支撑底座(1)相连接,且保护罩(4)的材质为3mm超白钢化玻璃。

3.根据权利要求1所述的一种建筑工地用照明灯,其特征在于:所述保护盖(7)为转动结构,且保护盖(7)的转动角度范围为0-180°。

4.根据权利要求1所述的一种建筑工地用照明灯,其特征在于:所述保护锁(8)为转动结构,且保护锁(8)的上端采用卡合的方式与支撑底座(1)相连接。

5.根据权利要求1所述的一种建筑工地用照明灯,其特征在于:所述支撑杆(10)为转动结构,且支撑杆(10)的下端的结构形状为三棱锥形,且支撑杆(10)的转动角度范围为0-

60°。

6.根据权利要求1所述的一种建筑工地用照明灯,其特征在于:所述轴承(14)为滑动结构,且轴承(14)采用螺纹连接的方式与支撑柱(12)相连接。

7.根据权利要求1所述的一种建筑工地用照明灯,其特征在于:所述卡块(20)为滑动结构,且卡块(20)采用滑动连接的方式与转盘(16)相连接。

8.根据权利要求1所述的一种建筑工地用照明灯,其特征在于:所述卡块(20)的结构形状为“凹”型,且卡块(20)的内侧和连接头(19)的外侧均设置有直角齿条,且卡块(20)采用齿合的方式与连接头(19)相连接。

9.根据权利要求1所述的一种建筑工地用照明灯,其特征在于:所述收纳杆(24)为中空结构,且收纳杆(24)的长度大于辅支撑臂(34)的长度,且辅支撑臂(34)的长度大于主支撑臂(33)的长度。

10.根据权利要求5所述的一种建筑工地用照明灯,其特征在于:所述连接件压缩弹簧(31)的两端均采用焊接的方式分别与主支撑臂转轴(29)和连接件(30)相连接,且连接件(30)采用嵌套的方式与主支撑臂转轴(29)相连接。
