1.一种室温去除甲醛气体Pd/CuxO@GO复合催化剂的制备方法，其特征在于，包括以下步骤：

1)将铜盐溶液和GO溶液混匀形成A溶液；在A溶液中依次加入钯盐溶液、可溶碱和还原性溶液，形成B溶液；

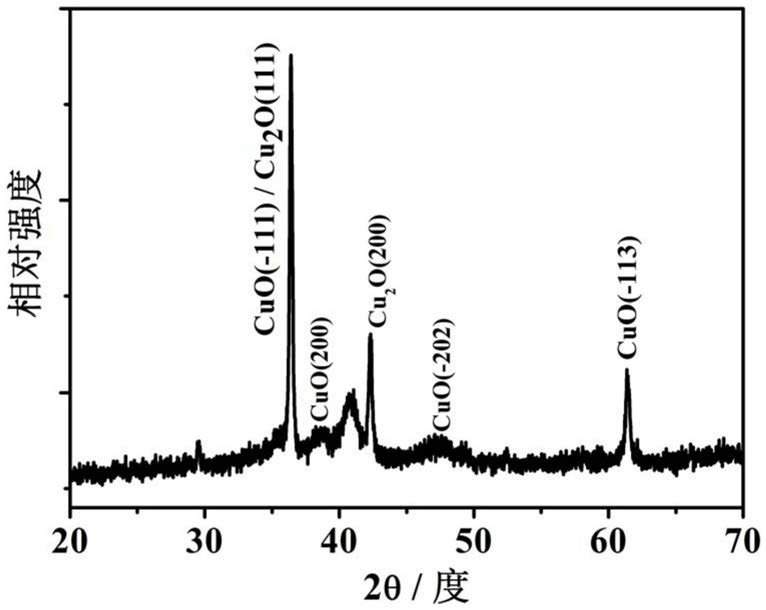

2)将B溶液进行水热反应后得到C溶液，C溶液中的固体经离心洗涤、干燥、研磨获得Pd/CuxO@GO复合催化剂。

2.根据权利要求1所述的室温去除甲醛气体Pd/CuxO@GO复合催化剂的制备方法，其特征在于：步骤1)中铜盐溶液和GO溶液以质量浓度比为6.67～33.33：2.9，体积比为30：7混匀形成A溶液。

3.根据权利要求1或2所述的室温去除甲醛气体Pd/CuxO@GO复合催化剂的制备方法，其特征在于：铜盐为醋酸铜、氯化铜或硫酸铜中的一种，钯盐为氯化钯或醋酸钯，可溶碱为NaOH或KOH，还原性溶液为NaBH4溶液或KBH4溶液。

4.根据权利要求3所述的室温去除甲醛气体Pd/CuxO@GO复合催化剂的制备方法，其特征在于：钯盐溶液的质量浓度为8～10g/L，还原性溶液的摩尔浓度为0.1～0.5mol/L，可溶碱与铜盐的质量比为1:1。

5.根据权利要求3所述的室温去除甲醛气体Pd/CuxO@GO复合催化剂的制备方法，其特征在于：铜盐与钯盐的质量比为0.20～1.0：0.024。

6.根据权利要求1所述的室温去除甲醛气体Pd/CuxO@GO复合催化剂的制备方法，其特征在于：步骤2)中水热反应的时间为8～12h，温度为120～200℃。

7.根据权利要求1或6所述的室温去除甲醛气体Pd/CuxO@GO复合催化剂的制备方法，其特征在于：步骤2)中干燥的温度为75～95℃，干燥的时间为8～12h。
