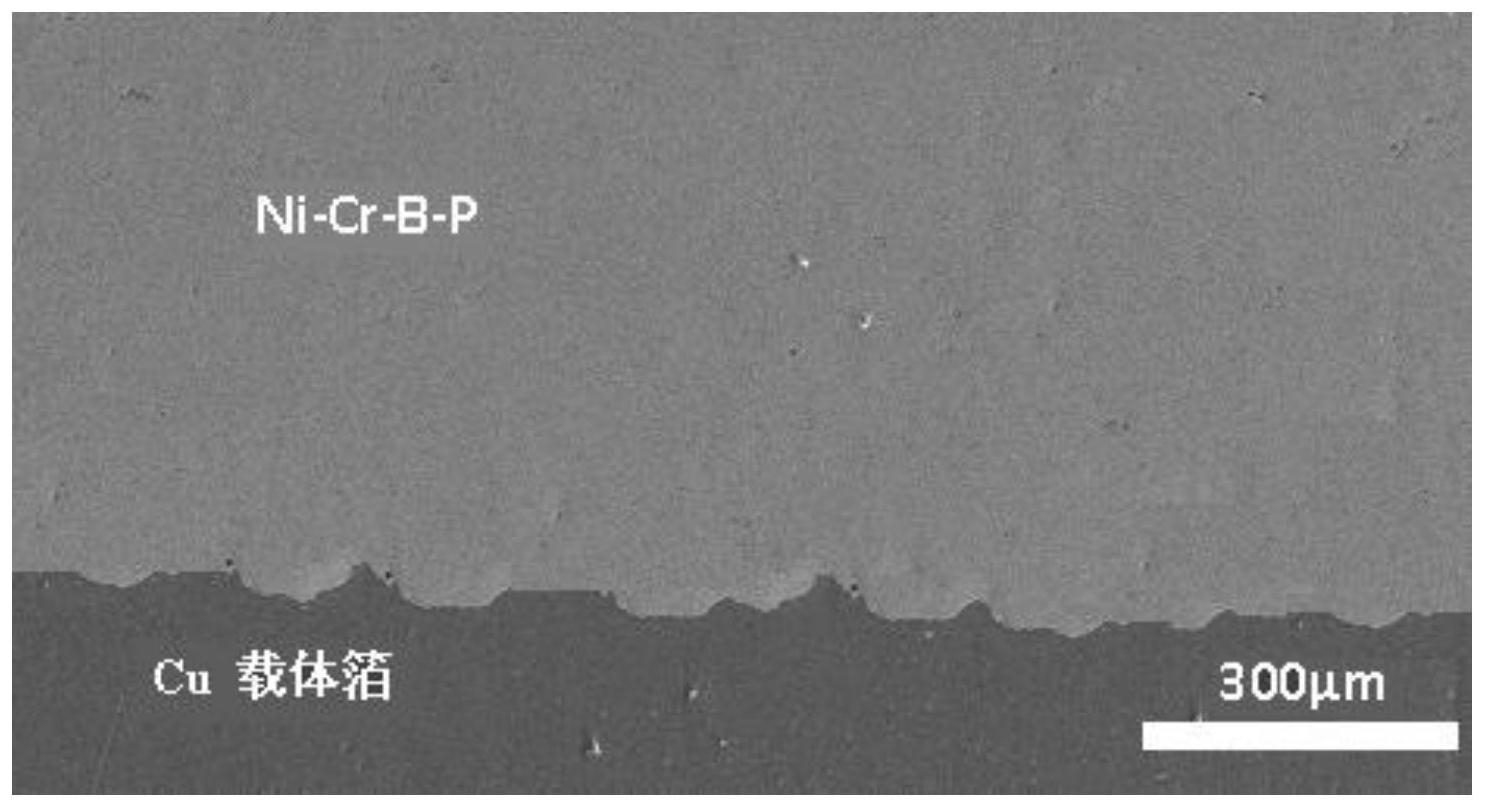

1.一种超薄铜箔剥离层Ni-Cr-B-P的制备方法，其特征在于：把次磷酸钠NaH2PO2·H2O、氟化钠、巯基苯并噻唑钠和柠檬酸分别用蒸馏水溶解混合，在搅拌作用下依次加入硫酸镍NiSO4·6H2O、氯化铬CrCl3·6H2O，以10％NaOH溶液调节pH值，用蒸馏水稀释，将KBH4溶液均匀滴入该混合液中作为化学镀液，在载体箔上进行化学镀，施镀后把镀件经蒸馏水、无水乙醇洗涤后，即得超薄铜箔Ni-Cr-B-P剥离层；

化学镀液配方由以下按质量体积比计的组分组成：硫酸镍NiSO4·6H2O为12-35g/L；氯化铬CrCl3·6H2O为10-30g/L；氟化钠NaF为3-5g/L；次磷酸钠NaH2PO2·H2O为10-45g/L；柠檬酸为10-15g/L；巯基苯并噻唑钠为0-1.5g/L；KBH4为54g/L；

施镀温度为60-90℃，pH值为2-5，搅拌速度为500-1000转每分钟，施镀时间为15-

40min。
