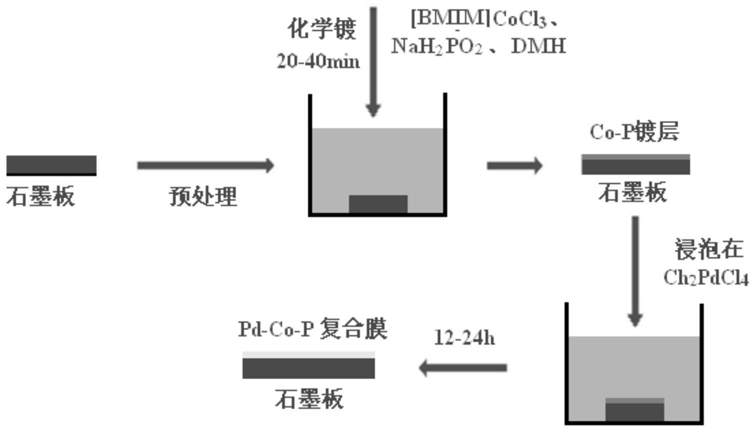

1.一种利用化学镀-置换制备Pd-Co-P复合膜的方法，其特征在于：在化学镀槽中，加入离子液体1-丁基-3-甲基咪唑氯(BMIMCl)、含钴离子液体[BMIM]CoCl3、次磷酸钠NaH2PO2以及二甲基海因(DMH)作为化学镀液，超声波分散搅拌，在石墨板上进行化学镀，得Co-P合金镀件；在置换反应容器中加入氯化胆碱和尿素(摩尔比1:2)的无水低溶点混合溶剂、含钯离子液体Ch2PdCl4作为置换液，把Co-P合金镀件放入置换液中浸泡一段时间，制得Pd-Co-P复合膜。

2.根据权利要求1所述的利用化学镀-置换制备Pd-Co-P复合膜的方法，其特征在于：

Co-P化学镀液按质量体积比计的组分组成：含钴离子液体[BMIM]CoCl3为6～30g/L、次磷酸钠NaH2PO2为1.5～6g/L、二甲基海因(DMH)为0～5g/L。化学镀液温度为70-100℃，搅拌速度为200-400转每分钟(rm)，化学镀时间20-40分钟。

3.根据权利要求1所述的利用化学镀-置换制备Pd-Co-P复合膜的方法，其特征在于：置换液中含钯离子液体Ch2PdCl4为3～8g/L，合金镀件在置换液中浸泡3-8h，温度保持80～100℃，搅拌速度控制在150rm。
