专利号: 2017104927509
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

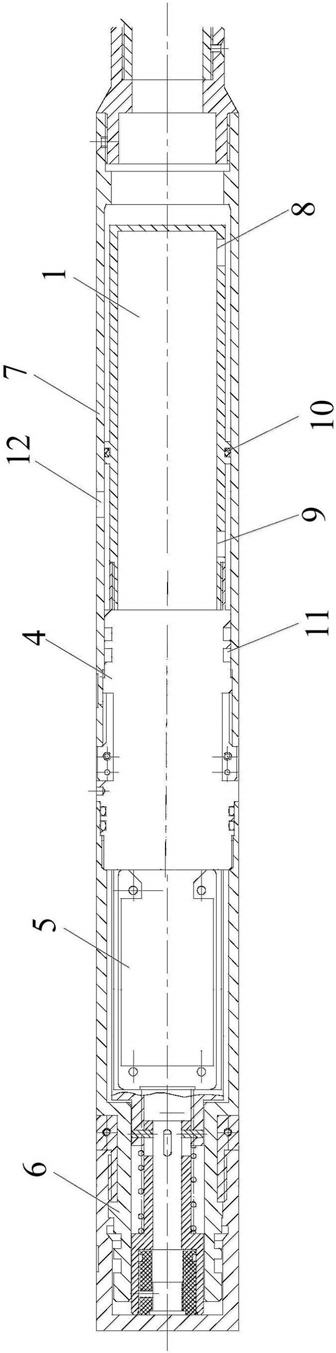

1.一种低产液水平井油气水三相流累积式电导光纤流量计,包括可控旋转式累积腔体、密封连接短接、前端连接头和外壳,其特征在于:所述可控旋转式累积腔体与密封连接短接进行密封连接,密封连接短接的另一端与电路筒连接,电路筒的另一端与前端连接头进行连接,可控旋转式累积腔体、密封连接短接、前端连接头统一封装在外壳内部;所述可控旋转式累积腔体的左侧底部设有进液口、中部外壁套接第一密封圈、右侧底部设有出液口;在外壳上对应可控旋转式累积腔体的位置处开设一个总出液口;在密封连接短接上与可控旋转式累积腔体连接部分的管壁横截面上垂直镶嵌n个阵列电导探针和n个阵列光纤探针,密封连接短接侧壁上有四个环形凹槽,凹槽中设有第二密封圈;所述电路筒内部设有电路系统和方位传感器;所述n个阵列电导探针和n个阵列光纤探针按照平行方式进行设置,敏感区域均在可控旋转式累积腔体内,n个阵列电导探针与n个阵列光纤探针的排列方向与可控旋转式累积腔体的进液口与出液口方向相互垂直;n个阵列电导探针和n个阵列光纤探针与外壳之间的环形空间内镶嵌耐温耐压耐酸碱腐蚀的陶瓷;n个阵列电导探针的陶瓷外部套接金属套管。

2.根据权利要求1所述的低产液水平井油气水三相流累积式电导光纤流量计,其特征在于:所述n个阵列光纤探针采用蓝宝石光纤探针。

3.一种低产液水平井油气水三相流累积式电导光纤流量测量系统,基于权利要求1所述的低产液水平井油气水三相流累积式电导光纤流量计,其特征在于:所述测量系统还包括多路程控开关电路、电导传感器驱动电路系统、光纤传感器驱动电路系统、曼彻斯特码传输模块及上位机;所述多路程控开关电路连接探针与驱动电路;所述电导传感器驱动电路系统包括压控交流恒流源、差分放大电路、交直流转换电路及压频转换电路;所述光纤传感器驱动电路系统包括光源驱动电路、光电检测电路、运算放大电路及滤波整形电路。
