1.一种NiCoAl-LDH修饰Fe2O3复合光阳极材料的制备方法，其特征在于，包括如下步骤：

1）将Ni(NO3)2、Co(NO3)2和Al(NO3)3溶于去离子水中配制成混合盐溶液，混合盐溶液的总摩尔浓度为0.010 0.200 mol/L；

~

2）将尿素和NH4F分别加入上述混合盐溶液中，其中，尿素摩尔浓度为0.025~0.500 mol/L、NH4F浓度为0.010~0.200 mol/L；

3）将步骤2）所得混合溶液转移至水热釜中，并将Fe2O3电极片置于水热釜中，于烘箱中

80 150℃恒温反应1-6 h，反应结束后取出，经洗涤、干燥即得。

~

2.根据权利要求1所述NiCoAl-LDH修饰Fe2O3复合光阳极材料的制备方法，其特征在于，步骤1）中，（Ni2++Co2+）/Al3+的摩尔比为1/3 3，Ni2+/Co2+的摩尔比为1/5 5。

~ ~

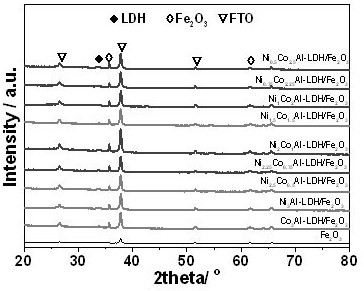

3.采用权利要求1或2所述制备方法制备得到的NiCoAl-LDH修饰Fe2O3复合光阳极材料。

4.权利要求3所述NiCoAl-LDH修饰Fe2O3复合光阳极材料的应用，其特征在于，用于中性及碱性电解液中光电分解水阳极析氧反应和燃料电池光阳极生物质氧化反应。
