专利号: 201710494019X
申请人: 安庆师范大学
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2023-08-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

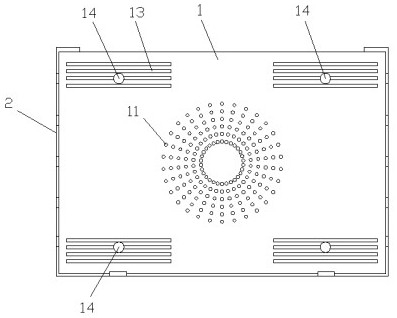

1.适用于笔记本电脑的多功能散热底座,包括有方形散热垫板(1),所述散热垫板(1)上表面中部开设有若干个散热孔(11)、底面中部嵌入有与散热孔(11)相连通的容纳腔,所述容纳腔内固定有朝向散热孔(11)吹风的散热风扇(12),其特征在于:还包括有一方形收纳底座(2)、方形枕垫板(3)、U型颈枕(4),所述散热垫板(1)位于收纳底座(2)上方且散热垫板(1)前端可上下翻转地转动连接于收纳底座(2)前端;

所述散热垫板(1)上表面前端、后端的两侧分别设置有一相对应分布的间距调节装置,所述间距调节装置包括若干条嵌在散热垫板(1)上且横向分布的调节槽(13)、一可拆卸固定在调节槽(13)内的支撑座(14);

所述收纳底座(2)底面的四个拐角处分别固定有支撑脚(21),所述收纳底座(2)中部开设有与枕垫板(3)相对应的收纳腔(22),所述收纳腔(22)后端延伸至收纳底座(2)后端面,所述枕垫板(3)可前后抽拉地滑动配合在收纳腔(22)内,所述收纳底座(2)上表面的两侧分别嵌入有若干条横向分布的导风槽(23);

所述枕垫板(3)上表面中部嵌入有一口子型颈枕放置槽(32),该颈枕放置槽(32)由两个开口相对、与U型颈枕(4)相对应的U型槽叠加组成,所述枕垫板(3)中间对应颈枕放置槽中部的位置处开设有若干个贯穿上下表面的通风孔(33)。

2.根据权利要求1所述的适用于笔记本电脑的多功能散热底座,其特征在于:所述支撑座(14)包括弹性卡条(141)、固定在弹性卡条(141)顶端的支撑柱(142)、固定在支撑柱(142)顶端上的橡胶座(143),所述弹性卡条(141)卡接在调节槽(13)内。

3.根据权利要求2所述的适用于笔记本电脑的多功能散热底座,其特征在于:所述枕垫板(3)底面的四个拐角处分别嵌入有一可套接在支撑柱(142)外部的固定套孔(34)。

4.根据权利要求1所述的适用于笔记本电脑的多功能散热底座,其特征在于:所述收纳腔(22)两侧侧壁上分别嵌入有前后纵向分布的滑动槽(221),所述枕垫板(3)两侧分别向外延伸出与滑动槽(221)相对应的滑动条(31),所述枕垫板(3)通过滑动条(31)与滑动槽(221)的滑动连接实现可抽拉地配合于收纳腔(22)内。
