专利号: 2017104944985
申请人: 华侨大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

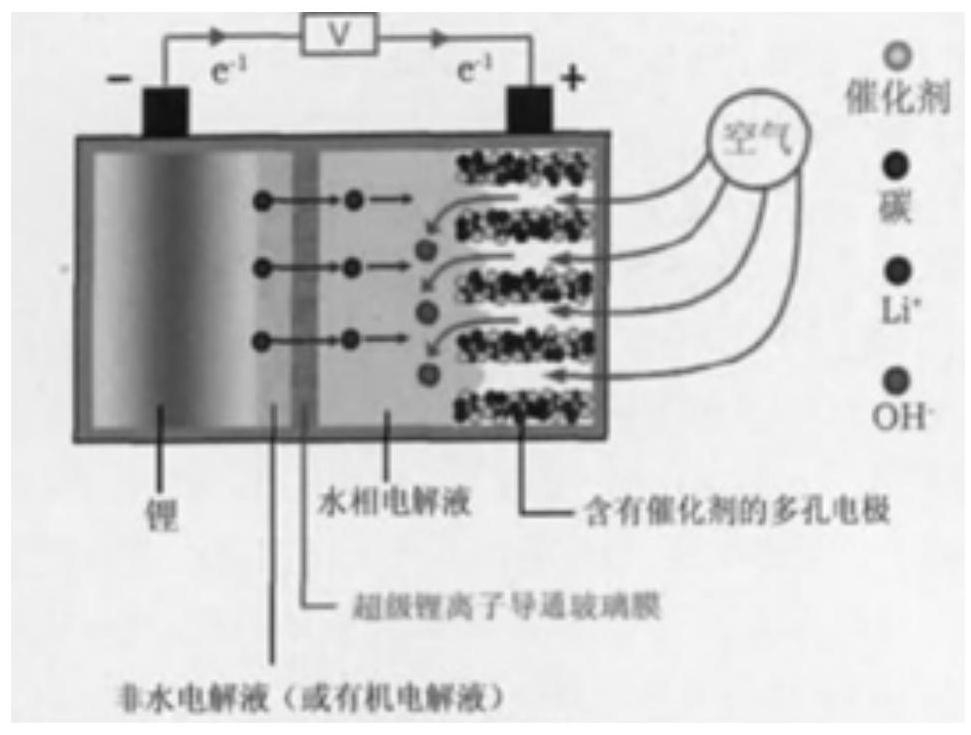

1.一种锂空气电池测试模具,其特征在于:包括:

底座,底座上设有贯通的第一通孔;

锂片压柱,装接在底座之下,该锂片压柱之部分伸入底座的第一通孔内;

固态电解质耦合块,设在底座之上;该固态电解质耦合块上设有贯通的第二通孔,该第二通孔内嵌入装接有固态电解质,该固态电解质之部分伸入底座的第一通孔内,且固态电解质、第一通孔及锂片压柱相互配合形成密封的用于容纳锂片的空间,该锂片与固态电解质相接触;

水基电解液密封块,装接在底座之上且所述固态电解质耦合块位于水基电解液密封块与底座之间;该水基电解液密封块上设有凹槽;该水基电解液密封块上还设有贯通的第三通孔,所述固态电解质之部分伸入该第三通孔内;

气体可透过的碳布,装接在水基电解质密封块之上且与凹槽相适配,通过碳布、凹槽、第三通孔及固态电解质相互配合形成密封的用于容纳水基电解液的空间,该水基电解液与碳布和固态电解质相接触;

多孔碳布压片,叠压在碳布之上;

碳布压板,叠压在多孔碳布压片之上且与所述水基电解液密封块相装接;该碳布压板上设有正极电极片和负极电极片,该正极电极片连通所述碳布,该负极电极片连通所述锂片。

2.根据权利要求1所述的锂空气电池测试模具,其特征在于:所述底座与锂片压柱通过螺栓装接;所述底座与水基电解液密封块通过螺栓装接;所述碳布压板与水基电解液密封块通过螺栓装接。

3.根据权利要求1所述的锂空气电池测试模具,其特征在于:所述底座与锂片压柱间设有第一绝缘垫圈;所述底座与固态电解质耦合块间设有第二绝缘垫圈。

4.根据权利要求1所述的锂空气电池测试模具,其特征在于:所述锂片压柱包括基盘及固接在基盘之上的柱体,该基盘装接在底座之下,该柱体伸入底座的第一通孔内且与固态电解质及第一通孔相互配合形成所述密封的用于容纳锂片的空间。

5.根据权利要求1所述的锂空气电池测试模具,其特征在于:所述用于容纳锂片的空间内还设有有机电解液。

6.根据权利要求1所述的锂空气电池测试模具,其特征在于:所述用于容纳锂片的空间内还设有泡沫镍,该泡沫镍位于锂片与锂片压柱之间。

7.根据权利要求1所述的锂空气电池测试模具,其特征在于:所述固态电解质通过环氧树脂固定嵌入在固态电解质耦合块的第二通孔。

8.根据权利要求1所述的锂空气电池测试模具,其特征在于:所述水基电解液密封块上还设有用于外接水基电解液泵的进液孔道和出液孔道,该进液孔道和出液孔道与所述凹槽相连通。

9.根据权利要求8所述的锂空气电池测试模具,其特征在于:所述进液孔道的尺寸小于出液孔道的尺寸。

10.根据权利要求8所述的锂空气电池测试模具,其特征在于:所述水基电解液密封块上还设有连通进液孔道的进液孔道接头,以及连通出液孔道的出液孔道接头。
