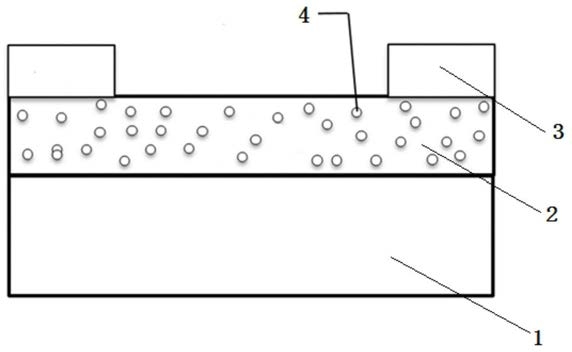

1.一种钙钛矿光电探测器，包括依次相连的基底(1)、共混活性层(2)、电极(3)，其特征在于：所述共混活性层(2)为钙钛矿和聚3-己基噻吩共混使聚3-己基噻吩包裹在钙钛矿表面而成，所述钙钛矿为钙钛矿纳米粉体(4)，钙钛矿化学式为CH3NH3PbA3，其中A＝I、Cl或Br。

2.如权利要求1所述的钙钛矿光电探测器，其特征在于：所述共混活性层厚度为50～

500nm。

3.如权利要求2所述的钙钛矿光电探测器，其特征在于：所述基底为二氧化硅、陶瓷片或聚合物薄膜。

4.权利要求1至3任一项权利要求所述钙钛矿光电探测器的制备方法，其特征在于：步骤包括：S1、将基底清洗、吹干、用紫外-臭氧处理；

S2、配制钙钛矿前驱体溶液，然后通过溶剂诱导法结晶形成钙钛矿纳米粉体分散液；

S3、配制聚3-己基噻吩溶液；

S4、配制钙钛矿和聚3-己基噻吩的共混溶液；

S5、使用旋涂或刮涂方式在基底上制备钙钛矿和聚3-己基噻吩共混薄膜，热退火处理后得到共混活性层；

S6、采用蒸镀法在共混活性层上制备电极。

5.如权利要求4所述的钙钛矿光电探测器的制备方法，其特征在于：步骤S2中，所述钙钛矿前驱体溶液配制步骤包括：将CH3NH3A:PbA2按摩尔比1:1称取后，溶于N-N二甲基甲酰胺中，形成浓度在300mg/ml～600mg/ml的钙钛矿前驱体溶液。

6.如权利要求4所述的钙钛矿光电探测器的制备方法，其特征在于：步骤S2中，所述通过溶剂诱导法结晶形成钙钛矿纳米粉体分散液的步骤包括：将钙钛矿前驱体溶液：溶剂按体积比100：1～5混合后，钙钛矿晶体析出形成钙钛矿纳米粉体分散液，所述溶剂为氯苯、邻二氯苯中的一种或几种。

7.如权利要求4所述的钙钛矿光电探测器的制备方法，其特征在于：步骤S3中，所述聚

3-己基噻吩溶液配制步骤包括：将聚3-己基噻吩：氯苯按质量比200：1～3称取后混匀，形成浓度在5mg/ml～15mg/ml的聚3-己基噻吩溶液。

8.如权利要求4所述的钙钛矿光电探测器的制备方法，其特征在于：步骤S4中，所述钙钛矿和聚3-己基噻吩的共混溶液配制步骤包括：将聚3-己基噻吩溶液：钙钛矿纳米粉体分散液按20：1～2的体积比，混合均匀。

9.如权利要求4所述的钙钛矿光电探测器的制备方法，其特征在于：步骤S5中，所述热退火处理是在80～120℃下退火处理10～120min。
