专利号: 201710495541X
申请人: 朱建国
专利类型:发明专利
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

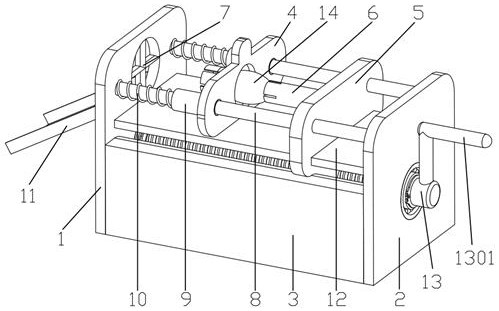

1.一种卧式切生槟榔装置,包括底座、第一支撑板、第二支撑板,其特征在于,所述第一支撑板和所述第二支撑板分别安装在所述底座两端,所述第一支撑板与所述第二支撑板之间安装有丝杆、隔板和2条导柱,所述2条导柱中设有弹簧、第一滑块和第二滑块,所述第一滑块中安装有导套,所述导柱与所述第一滑块通过所述导套配合连接,所述丝杆中设有旋转手柄。

2.根据权利要求1所述的卧式切生槟榔装置,其特征在于,所述第一支撑板中设有圆孔,所述圆孔的直径在40mm以上,所述圆孔中设有切刀,所述切刀相交为十字形,且相交形成的4个角均为90度。

3.根据权利要求1所述的卧式切生槟榔装置,其特征在于,所述冲针为圆柱形,所述冲针底端的正中部设有内凹槽和避位槽,所述内凹槽为半圆球形,所述内凹槽的表面设有防滑纹,所述避位槽相交为十字形,且相交形成的4个角均为90度。

4.根据权利要求1所述的卧式切生槟榔装置,其特征在于,所述导套中设有导套头部、导套中部、导套尾部,所述导套头部的外表面与所述第一滑块配合连接,所述导套头部的内孔与所述导柱配合连接,所述导套中部的内孔直径比所述弹簧的直径大3mm以上。

5.根据权利要求1所述的卧式切生槟榔装置,其特征在于,所述第一滑块中设有按压手柄、2个第一圆孔、4-8片卡片,所述按压手柄在所述第一滑块上端的中部,所述2个第一圆孔分别在所述第一滑块的两边,所述4-8片卡片在所述第一滑块的正中部,所述4-8片卡片排列组成喇叭口形,且喇叭口形中的最小圆的直径为15-20mm,所述片卡所用的材料为弹簧钢。

6.根据权利要求1至5任一项所述的卧式切生槟榔装置,其特征在于,所述导套尾部与所述第一支撑板接触且所述第一滑块与所述第二滑块接触时,所述第一支撑板中切刀的刀口在所述冲针中避位槽的二分之一深度处,且所述4-8片卡片排列组成喇叭口形的最小直径圆端离所述刀口的距离为3-10mm。

7.根据权利要求1所述的卧式切生槟榔装置,其特征在于,所述底座为凹字形,所述底座的内侧两端分别设有滑轨,所述滑轨为半圆形;所述第二滑块上部两边分别设有第二圆孔,中部设有长方孔,下部设有螺纹孔,所述第二滑块的两侧面上分别设有滑槽,所述滑槽为半圆形;所述底座与所述第二滑块通过所述滑轨和所述滑槽配合连接。
