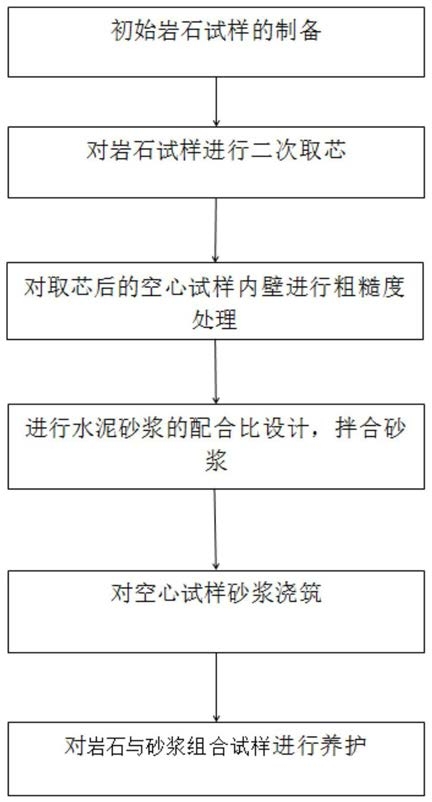

1.一种基于岩石-砂浆界面气体渗透试验的岩石与砂浆组合试样制备方法，其特征在于：包括步骤：步骤一、初始的岩石试样制备，对花岗岩岩体中进行切割、钻芯、磨平得到巴西盘圆柱体试样；

步骤二、二次钻芯，在巴西盘圆柱体试样上进行二次取芯，得到中间有圆孔的空心试样；

步骤三、对二次取芯后的空心试样的内壁进行表面处理，使空心试样的内壁表面粗糙度均一，模拟真实交界面特征；

步骤四、对水泥砂浆按照设计要求配料混合，并拌和均匀；

步骤五、在对内壁进行表面处理后空心试样的底部放置硬质塑料布，并用胶带固定形成模具，然后对空心试样中间的圆孔用步骤四中的水泥砂浆进行浇筑，浇筑应缓慢、均匀进行，并防止空心试样上下表面处砂浆溢出，浇筑完成后，对空心试样外表面进行抹平，上表面覆盖并固定一层硬质塑料膜，硬化拆模后得到岩石与砂浆组合试样。

2.根据权利要求1所述一种基于岩石-砂浆界面气体渗透试验的岩石与砂浆组合试样制备方法，其特征在于：在步骤五得到岩石与砂浆组合试样之后，将岩石与砂浆组合试样在水中进行养护，以保证其整体稳定性，养护时间为3～6个月。

3.根据权利要求2所述一种基于岩石-砂浆界面气体渗透试验的岩石与砂浆组合试样制备方法，其特征在于：步骤二中，在巴西盘圆柱体试样上进行二次取芯采用水切法，所述水切法是采用数控机床的水刀，水刀所用水中掺金刚砂加压至360MPa以上切割，得到空芯试样的内外圆形的同心度偏差不大于1mm。

4.根据权利要求2所述一种基于岩石-砂浆界面气体渗透试验的岩石与砂浆组合试样制备方法，其特征在于：步骤三中、对二次取芯后的空心试样的内壁进行表面处理包括依次进行抛光、切口和喷砂处理。

5.根据权利要求4所述一种基于岩石-砂浆界面气体渗透试验的岩石与砂浆组合试样制备方法，其特征在于：采用手工抛光的方法对空心试样内壁进行处理，使用球面手工抛光器，球面手工抛光器的曲率半径比二次取芯后空心试样内壁曲率半径小3mm，保证每个试样内壁粗糙程度相同或相近，必要时采用粗糙度检测仪进行筛选淘汰粗糙度差距过大的空心试样。

6.根据权利要求2所述一种基于岩石-砂浆界面气体渗透试验的岩石与砂浆组合试样制备方法，其特征在于：步骤四中，水泥砂浆中水泥、砂和水的配合比例为0.8-1.2:2.5-

3.5:0.4-0.8。

7.根据权利要求5所述一种基于岩石-砂浆界面气体渗透试验的岩石与砂浆组合试样制备方法，其特征在于：制备巴西盘圆柱体试样使用的设备为岩石切割机型号为JKCB-300型岩石切割机，二次取芯钻孔机型号为YN30E型岩石钻孔机，对空心试样内壁抛光采用的是SCM-200岩石双端面磨平机。
