1.一种含氮碳量子点/石墨相氮化碳复合光催化剂的制备方法，其特征在于：所述的制备方法为，以葡萄糖和甘氨酸为碳前驱体和氮前驱体，采用高速球磨法合成含氮碳量子点；

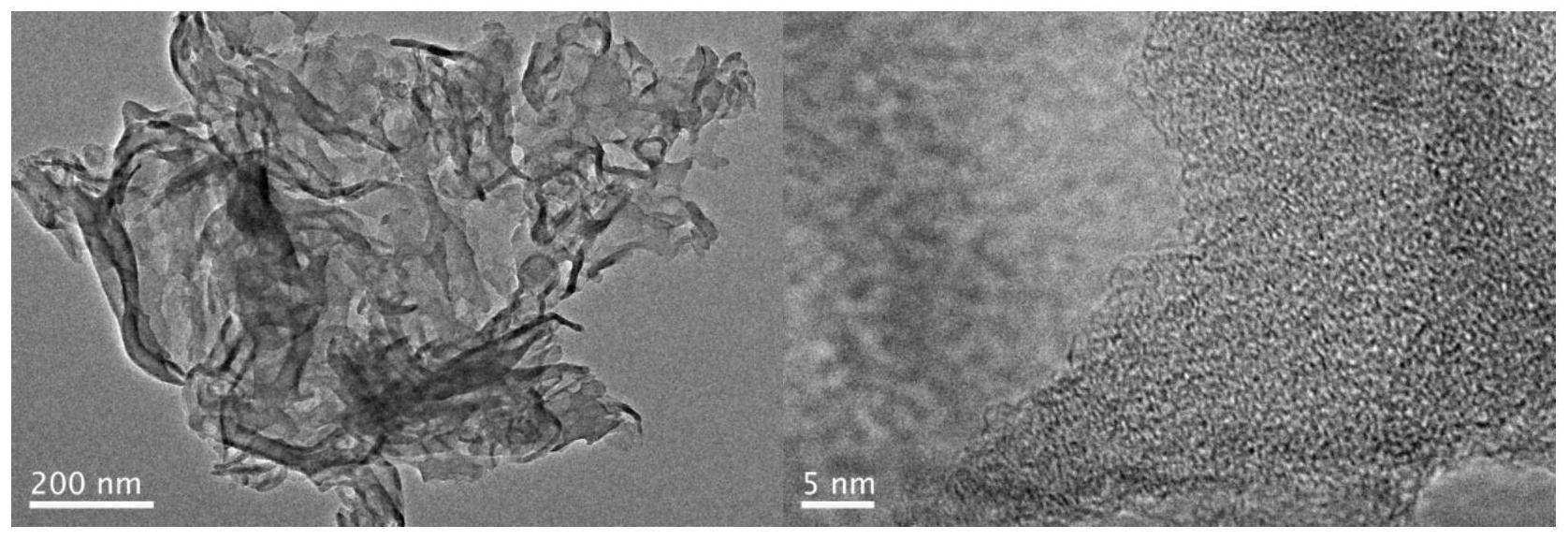

采用水热法制得石墨相氮化碳；以亲水性离子液体为溶剂，通过酰化反应将表面带酰氯基团含氮碳量子点和表面羟基功能化石墨相氮化碳相结合，制备出含氮碳量子点/石墨相氮化碳复合光催化剂，含氮碳量子点与石墨相氮化碳通过共价键结合；

所述表面带酰氯基团含氮碳量子点的制备方法为：

含氮碳量子点在过量的浓硝酸中回流，使其表面带上羧基，再于过量的SOCl2的四氯化碳溶液中回流，将含氮碳量子点表面所带的羧基转换为酰氯基团，过滤、洗涤，接着加入亲水性离子液体，配制成含氮碳量子点溶液；

所述表面羟基功能化石墨相氮化碳的制备方法为：

将所得石墨相氮化碳固体置于过量的浓硝酸回流充分使其表面带羧基，接着加入过量的聚乙二醇，继续回流充分使其表面带羟基；透析后，加入亲水性离子 液体，采用旋转蒸发的方法浓缩溶液，得到表面羟基功能化的石墨相氮化碳；

所述的亲水性离子液体包括1，3-二丁基咪唑氯代盐、N-丁基-N-甲基吡咯二氰胺盐或

1-丁基-3-甲基咪唑磷酸二氢盐。

2.如权利要求1所述的复合光催化剂的制备方法，其特征在于：所述的含氮碳量子点/石墨相氮化碳复合光催化剂中，含氮碳量子点的质量百分含量为5wt.％～50wt.％。

3.如权利要求1所述的复合光催化剂的制备方法，其特征在于：在含氮碳量子点的合成过程中，机械球磨时间为0.5～8h，转速为580～1000rpm，球料比为20:1～60:1，所用玛瑙球的直径为5～20mm。

4.如权利要求1所述的复合光催化剂的制备方法，其特征在于：所述水热法的反应温度为80～220℃，反应时间为2～20h。

5.如权利要求1所述的复合光催化剂的制备方法，其特征在于：所述含氮碳量子点制备中回流操作的时间为4～24h。
