专利号: 2017104990729
申请人: 嘉兴晟源工业设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

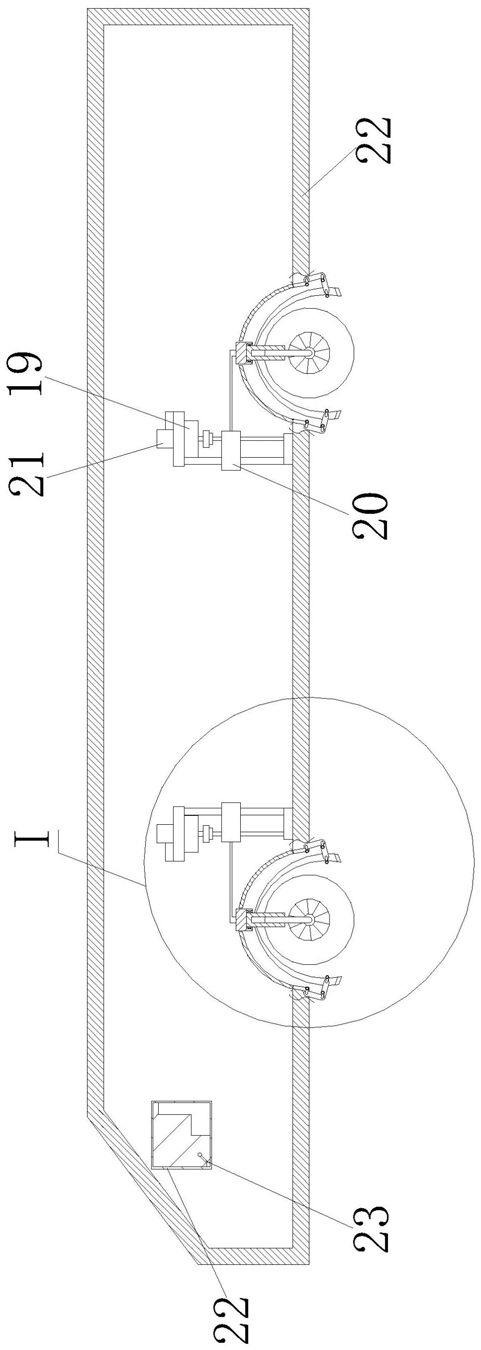

1.一种车胎防护型车辆,包括车体、安装在车体上的车辆轮胎(11),其特征在于:所述车体上靠近每个车辆轮胎(11)旁均安装有一个升降装置,还包括与升降装置相连的控制器(21)、升降套筒装置、中部安装在升降套筒装置上的吸附装置,所述的控制器(21)连接有电源(24),吸附装置上远离升降套筒装置的两端处与车体间均连接有铰链机构。

2.根据权利要求1所述的一种车胎防护型车辆,其特征在于:所述的升降装置包括滚珠丝杠(16)、与滚珠丝杠(16)连接的电机(19)、与滚珠丝杠(16)螺纹配合并上下滑动的滑块(20)。

3.根据权利要求1所述的一种车胎防护型车辆,其特征在于:所述的控制器(21)连接有控制开关(23)。

4.根据权利要求1所述的一种车胎防护型车辆,其特征在于:所述的吸附装置包括磁铁支架(13)、与磁铁支架(13)连接且与控制器(21)相连的磁性挡板(8)。

5.根据权利要求4所述的一种车胎防护型车辆,其特征在于:所述的磁性挡板(8)为电磁铁。

6.根据权利要求1所述的一种车胎防护型车辆,其特征在于:所述升降套筒装置包括伸出支架(2)、与伸出支架(2)连接的支撑台(1)、与支撑台(1)下方以转动副配合连接的升降套筒(15),升降套筒(15)内置有以上下滑动的方式连接的竖直导杆(12),竖直导杆(12)与车辆轮胎(11)连接。

7.根据权利要求1所述的一种车胎防护型车辆,其特征在于:所述铰链机构包括第一活动铰链连接板(4),第一活动铰链连接板(4)与车体通过铰接器铰接,第一活动铰链连接板(4)在远离车体的一端上通过铰接器连接有第二活动铰链连接板(6),第二活动铰链连接板(6)通过铰接器连接吸附装置。

8.根据权利要求7所述的一种车胎防护型车辆,其特征在于:所述的铰接器包括活动插梢(5)、安装在活动插梢(5)两个末端的限位头(7)。

9.根据权利要求8所述的一种车胎防护型车辆,其特征在于:所述的活动插梢(5)为弧形。

10.根据权利要求6所述的一种车胎防护型车辆,其特征在于:所述升降套筒(15)与竖直导杆(12)通过键的配合实现同步转动。
