专利号: 2017105029993
申请人: 苏州美天网络科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 核算装置
更新日期:2025-03-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

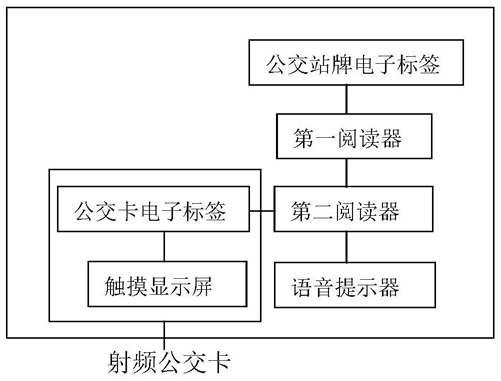

1.一种基于射频技术的公交车分段收费系统,其特征在于,包括:

所述公交站牌电子标签,安装于公交站牌内;

所述第二阅读器,包括多个射频阅读器,安装于公交车内指定位置;

所述第一阅读器,安装于公交车车头外顶棚,与所述第二阅读器连接,用于扫描所述公交站牌电子标签,从而获取到达的站点名称并传输至所述第二阅读器;

所述射频公交卡,包括公所述交卡电子标签和所述触摸显示屏;

所述语音提示器,与所述第二阅读器连接,用于语音提醒到站乘客下车或取消下车请求,以及告知驾驶员到站乘客的下车信息。

2.根据权利要求1所述的基于射频技术的公交车分段收费系统,其特征在于,所述第二阅读器安装于车内指定位置,信号辐射范围只覆盖整个车厢,与车内的所述公交卡电子标签交换信号,通过对所述公交卡电子标签的写入操作来进行费用收取与返还、标记信息写入与清除。

3.根据权利要求2所述的基于射频技术的公交车分段收费系统,其特征在于,所述第二阅读器还包括一个计算单元,所述计算单元存储有其所在的公交车的站点路线信息,所述计算单元对乘客收取车费的计算方式为:车费=每站单价×乘坐站数,所述计算单元提取所述公交卡电子标签的乘坐首站,结合预收费的设定操作和公交车到达站,计算出应收取的费用,由所述第二阅读器通过对所述公交卡电子标签的写入操作执行费用收取与返还。

4.根据权利要求2所述的基于射频技术的公交车分段收费系统,其特征在于,所述公交卡电子标签采用有源可读写电子标签,所述第二阅读器通过对所述公交卡电子标签的写入操作执行费用收取与返还、标记信息写入与清除,所述触摸显示屏将乘客输入的信息写入到与之连接的所述公交卡电子标签中。

5.根据权利要求1所述的基于射频技术的公交车分段收费系统,其特征在于,所述触摸显示屏与所述公交卡电子标签连接,所述触摸显示屏上有下车图标和取消下车图标,乘客若点击下车图标则通过公交卡电子标签向所述第二阅读器发送下车请求;乘客若点击取消下车图标则通过公交卡电子标签向所述第二阅读器发送取消下车请求;所述第二阅读器根据接收的请求信息对所述公交卡电子标签执行相应的操作。

6.如权利要求1-5中任意一项所述的基于射频技术的公交车分段收费系统的收费方法,其特征在于,包括以下步骤:S1:公交车进站后,第一阅读器扫描公交站牌电子标签,获取到达的站点名称并传输至第二阅读器;

S2:所述第二阅读器检查公交卡电子标签是否已被标记乘坐起始站;

S3:所述第二阅读器对未被标记乘坐起始站的所述公交卡电子标签进行预收费;

S4:所述第二阅读器将多收取的费用返还至所述公交卡电子标签,并将所述公交卡电子标签标记为已收费;

S5:所述第二阅读器检查是否有乘客取消下车请求,并确定已收费乘客是否都已下车。

7.根据权利要求6所述的基于射频技术的公交车分段收费方法,其特征在于,所述步骤S2具体包括:乘客携带射频公交卡上车,所述第二阅读器扫描所述公交卡电子标签,检查所述公交卡电子标签是否已被标记乘坐起始站,若已经被标记,则不再对其进行操作;若未被标记,则转至所述步骤S3。

8.根据权利要求6所述的基于射频技术的公交车分段收费方法,其特征在于,所述步骤S3具体包括:所述第二阅读器将所述步骤S2中未被标记的所述公交卡电子标签的乘坐起始站标记为公交车当前到达站,并对其进行预收费,预收费金额按从当前站到公交车末站来收取,并且在所述射频公交卡的所述触摸显示屏上显示预收费信息。

9.根据权利要求6所述的基于射频技术的公交车分段收费方法,其特征在于,所述步骤S4具体包括:公交车到站后,到站乘客点击所述射频公交卡上的下车请求图标,将下车请求信息发送至所述第二阅读器,所述第二阅读器内的计算单元根据所述公交卡电子标签标记的乘坐起始站计算乘客到达当前站所需支付的实际金额,进而算出需返回给乘客的返还费金额,由所述第二阅读器返还至所述公交卡电子标签,并将所述公交卡电子标签标记为已收费,并在所述触摸显示屏上显示返还费金额和实际支付车费。

10.根据权利要求6所述的基于射频技术的公交车分段收费方法,其特征在于,所述步骤S5具体包括:所述第二阅读器继续扫描车内的所述公交卡电子标签,检查是否还有被标记为已收费的所述公交卡电子标签,若有则通过所述语音提示器提醒到站乘客下车或取消下车请求,直到车内没有被标记为已收费的所述公交卡电子标签,语音提示器再语音提醒驾驶员到站乘客已经下车;

其中,乘客通过所述射频公交卡上的取消下车图标可取消下车请求,乘客点击取消下车图标后,所述第二阅读器接收到请求信号,对所述公交卡电子标签收取金额与步骤S4中返回费金额相等的费用,并清除所述公交卡电子标签的已收费标记。
