专利号: 2017105088421
申请人: 厦门理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

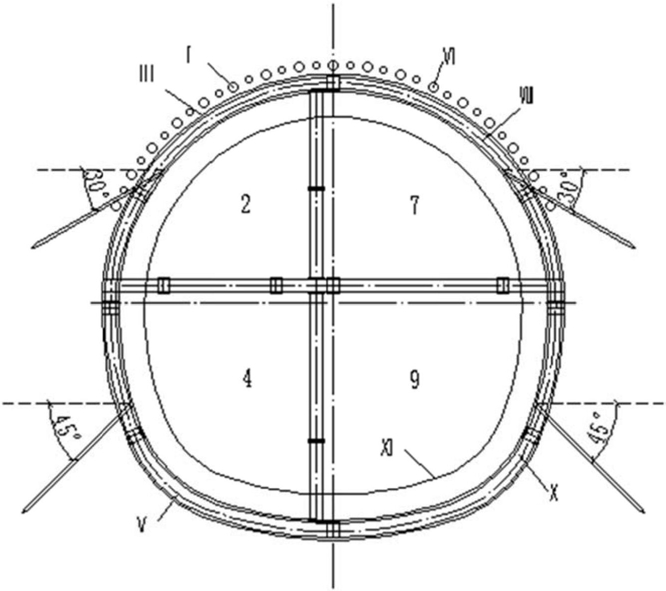

1.一种隧道CRD工法防渗漏方法,其特征在于,由如下步骤形成:S1:左侧洞长管棚、小导管超前预注浆→左侧上导坑开挖→左侧上导坑支护;

S2:左侧下导坑开挖→左侧下导坑支护;

S3:右侧洞长管棚、小导管超前预注浆→右侧上导坑开挖→右侧上导坑支护;

S4:右侧下导坑开挖→右侧下导坑支护;

S5:取一块大钢板,将该钢板切割成小钢板,再将小钢板中切除掉“工”字型形状,最后将小钢板对称切成两半,形成预制钢板;其中,将小钢板中切除掉的“工”字型位于小钢板的正中央,且其尺寸与工字钢的尺寸相匹配;

S6:在临时中隔墙的墙脚和拱顶,以及横撑的左右两侧,分别焊接上预制钢板,该预制钢板与工字钢焊接密实,并与二衬混凝土浇筑在一起,预制钢板、工字钢与二衬混凝土共同构成防水结构;其中,预制钢板与工字钢焊接时要求两块预制钢板对接,且空缺处的形状与工字钢匹配;

S7:铺设仰拱的防水层,浇筑仰拱;

S8:铺设拱墙防水层,模筑二衬混凝土,待二衬混凝土养护达到设计强度后,拆除临时中隔墙和横撑。

2.如权利要求1所述的防渗漏方法,其特征在于所述支护包括架设格栅钢架,喷射C25混凝土。

3.如权利要求1所述的防渗漏方法,其特征在于步骤S5中钢板的厚度为6~10mm,小钢板为宽度400*400mm的正方形。

4.如权利要求1所述的防渗漏方法,其特征在于步骤S5中将小钢板对称切开时的切割方向是沿着“工”字型的纵向方向。

5.一种隧道CRD工法防渗漏结构,其特征在于:通过权利要求1‑4中任一项所述的方法形成。

6.如权利要求5所述的防渗漏结构,其特征在于:该结构包括防水结构,所述防水结构由钢板、工字钢与二衬混凝土共同构成。

7.如权利要求5所述的防渗漏结构,其特征在于:在中隔墙的墙脚和拱顶,以及横撑的左右两侧,分别焊接有与工字钢密实焊接的预制钢板,并与二衬混凝土浇筑在一起,预制钢板、工字钢与二衬混凝土共同构成防水结构。

8.如权利要求5所述的防渗漏结构,其特征在于:仰拱和拱墙都设有防水层。
