专利号: 2017105134491
申请人: 安徽工程大学
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

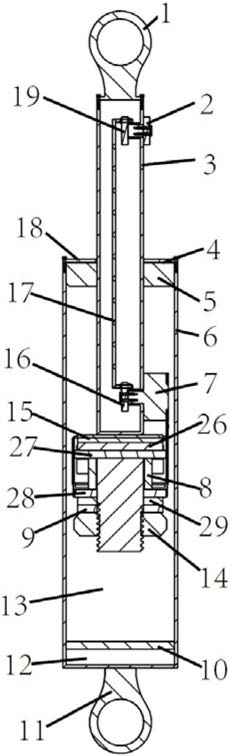

1.一种阻尼可调的磁流变阻尼器,包括缸筒、活塞杆、活塞总成和阻尼调节装置,其特征在于:所述阻尼调节装置包括多个设置于所述缸筒中且磁导率不同的透磁罩和用于可选择性的控制多个透磁罩中的一个透磁罩罩住所述活塞总成的沟槽凸轮组件;

所述透磁罩设置三个,三个透磁罩分别为第一透磁罩、可套住第一透磁罩的第二透磁罩和可套住第二透磁罩的第三透磁罩,所述沟槽凸轮组件包括与第一透磁罩连接且用于控制第一透磁罩沿所述活塞杆的轴向移动的第一沟槽凸轮机构、与第二透磁罩连接且用于控制第二透磁罩沿活塞杆的轴向移动的第二沟槽凸轮机构以及与第三透磁罩连接且用于控制第三透磁罩沿活塞杆的轴向移动的第三沟槽凸轮机构,第一透磁罩、第二透磁罩和第三透磁罩的内部具有容纳所述活塞总成的空腔体。

2.根据权利要求1所述的阻尼可调的磁流变阻尼器,其特征在于:所述活塞总成包括套设于活塞杆上的永磁体和设置于永磁体两侧的隔磁盘,永磁体位于两个隔磁盘之间。

3.根据权利要求1或2所述的阻尼可调的磁流变阻尼器,其特征在于:所述第一透磁罩采用铁粉芯或坡莫合金粉芯制成,第二透磁罩采用矽钢片制成,第三透磁罩采用镍钢片或铁氧体制成。

4.根据权利要求1或2所述的阻尼可调的磁流变阻尼器,其特征在于:所述第一沟槽凸轮机构包括可旋转设置且具有第一沟槽的第一沟槽凸轮和与所述第一透磁罩连接的第一从动杆,第一从动杆的端部嵌入第一沟槽中。

5.根据权利要求4所述的阻尼可调的磁流变阻尼器,其特征在于:所述第二沟槽凸轮机构包括可旋转设置且具有第二沟槽的第二沟槽凸轮和与所述第二透磁罩连接的第二从动杆,第二从动杆的端部嵌入第二沟槽中。

6.根据权利要求5所述的阻尼可调的磁流变阻尼器,其特征在于:所述第三沟槽凸轮机构包括可旋转设置且具有第三沟槽的第三沟槽凸轮和与所述第三透磁罩连接的第三从动杆,第三从动杆的端部嵌入第三沟槽中。

7.根据权利要求6所述的阻尼可调的磁流变阻尼器,其特征在于:所述第一沟槽凸轮、所述第二沟槽凸轮和所述第三沟槽凸轮为同轴固定连接,形成一体结构的盘形凸轮总成。

8.根据权利要求7所述的阻尼可调的磁流变阻尼器,其特征在于:所述阻尼调节装置还包括设置于所述活塞杆上且用于提供使所述盘形凸轮总成旋转的驱动力的驱动机构。

9.根据权利要求8所述的阻尼可调的磁流变阻尼器,其特征在于:所述驱动机构包括可旋转的设置于所述活塞杆上的动力输入构件、与动力输入构件连接的第一转盘、与所述盘形凸轮总成连接的第二转盘以及与第一转盘和第二转盘转动连接的连杆。

10.根据权利要求9所述的阻尼可调的磁流变阻尼器,其特征在于:所述动力输入构件为设置于所述活塞杆外部的旋钮。
