专利号: 2017105178894
申请人: 沈阳建筑大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种多功能土坡抗渗稳定性测试箱的测试方法,其特征在于:

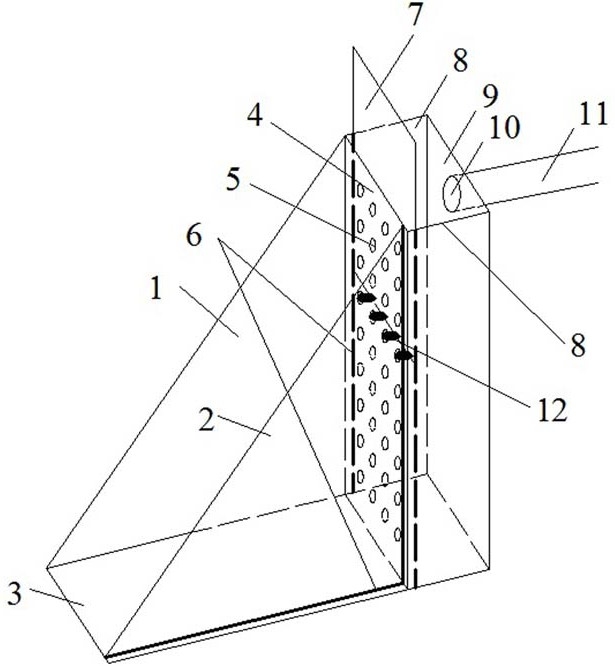

所述多功能土坡抗渗稳定性测试箱包括:土箱和可调水压仓,所述的土箱包括有土箱固定侧板、土箱可拆卸侧板、土箱底板和土箱背板,土箱固定侧板与土箱底板和土箱背板牢固粘接,土箱可拆卸侧板通过滑道安装在土箱背板、土箱底板上;

在土箱背板后侧的外边缘,垂直连接两块水压仓短侧板,两块水压仓短侧板的另一端与一块水压仓背板相连,共同形成封闭的可调水压仓;土箱背板上沿着横、纵方向分别均匀地设置直径为0.5cm的贯通圆孔,在两块水压仓短侧板上,分别设有滑道,在土箱背板后面、靠近可调水压仓的一侧设置一块可以上下滑动的挡板,水压仓背板上方设置有注水口,与注水口相连的注水管路终端与一体积恒定、高度可以调节的水压槽相连接;在挡板下边缘处的土箱背板贯通圆孔上插入钢钉,使挡板固定在所需高度位置处;

所述的土箱是由土箱固定侧板、土箱背板、土箱底板以及土箱可拆卸侧板组成的四面封闭的区域,制备好的土坡样本固定在其中;所述的贯通圆孔的横向孔距为10cm,纵向孔距为2cm;所述的土箱固定侧板通过高强度玻璃胶与土箱背板、土箱底板固定粘接;所述的土箱和可调水压仓是由有机玻璃材质制成的;所述的注水口通过注水管路与水压槽相连接,所述的注水管路由橡胶材质制成;

所述测试方法包括如下步骤:

(1)按照土工试验的方法,在由土箱固定侧板、土箱背板、土箱底板共同围成的半开放的区域内,制备出一定密实程度的土坡样本;

(2)安装土箱可拆卸侧板,将制备好的土坡样本固定在由土箱固定侧板、土箱背板、土箱底板以及土箱可拆卸侧板共同组成的区域内;

(3)按照预先设定的入水面高度调节土箱背板后面、靠可调水压仓一侧的挡板,在靠近挡板下边缘处的土箱背板贯通圆孔上插入钢钉,将挡板固定在所需的高度位置处;

(4)调节水压槽的高度,接通注水管路,通过注水口向可调水压仓中注入具有一定水头压力的水流;

(5)对土坡样本在具有一定水头压力的水流渗透下的稳定性进行实时观测和记录,发生失稳破坏时,通过此时的水压槽高度及可调水压仓中的挡板高度计算出其临界水头压力和临界入水面高度。
