专利号: 2017105189511
申请人: 中山诺顿科研技术服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

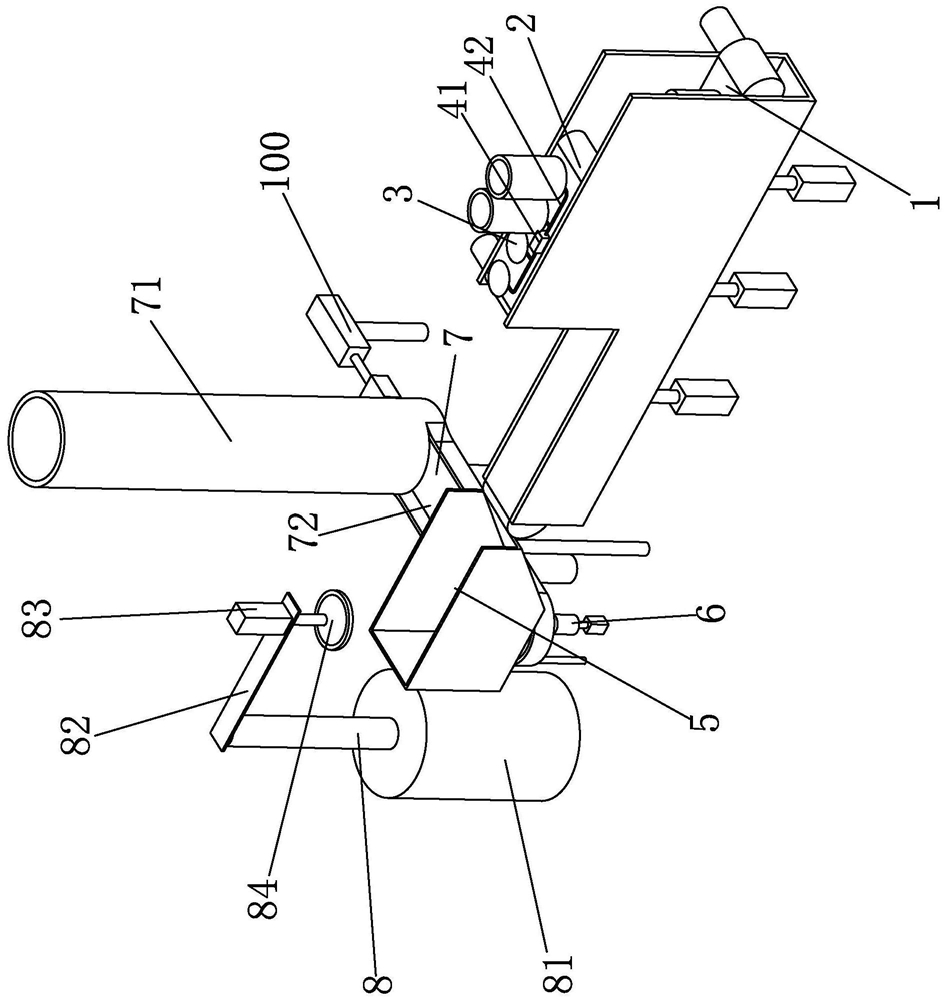

1.一种柱类产品包装机,包括有固定台(5),其特征在于:在所述的固定台(5)下方设有通槽(51),在所述固定台(5)一侧设有向固定台(5)输送柱类产品的第一输送带(1),在所述的第一输送带(1)上方设有能将包装箱扣盖在柱类产品上的第二输送带(2),在所述的第二输送带(2)上设有多个能固定包装箱的第一吸盘(3),在所述的固定台(5)下方设有能向通槽(51)内输送包装箱盖的送盖机构(7),在所述的固定台(5)上方设有能将包装箱压入包装箱盖的压紧机构(8),在所述的送盖机构(7)下方设有能将送盖机构(7)内的盖子顶起与包装箱密封的封盖机构(6)。

2.根据权利要求1所述的一种柱类产品包装机,其特征在于所述送盖机构(7)包括设置在固定台(5)下方的输送滑道(72),在输送滑道(72)低处端设有限位端头,在所述固定台(5)底面上设有与限位端头处的输送滑道(72)连通的通孔(76),在所述的输送滑道(72)高处端上设有纵向放盖管(71),所述的纵向放盖管(71)下端与输送滑道(72)相连通,在所述的纵向放盖管(71)下端设有通槽(74),在所述的通槽(74)外侧设有能将纵向放盖管(71)内的盖子逐一推向输送滑道(72)的推动机构(100)。

3.根据权利要求2所述的一种柱类产品包装机,其特征在于所述封盖机构(6)包括设置在通孔(76)下方的第一推杆电机(61),在所述第一推杆电机(61)的电机轴上设有第一电机(62),在所述的第一电机(62)电机轴上设有第二吸盘(63)。

4.根据权利要求1所述的一种柱类产品包装机,其特征在于所述的压紧机构(8)包括设置在固定台(5)一侧的第二电机(81),在所述的第二电机(81)上设有固定杆(82),在所述的固定杆(82)下设有第二推杆电机(83),在所述的第二推杆电机(83)下方设有第三吸盘(84)。

5.根据权利要求2所述的一种柱类产品包装机,其特征在于所述的推动机构(100)包括设置在通槽(74)外侧的第三推杆电机(75),在所述的第三推杆电机(75)电机轴上设有推动块(73)。

6.根据权利要求1所述的一种柱类产品包装机,其特征在于所述的第一输送带(1)上设有能对第一吸盘(3)抽真空的真空泵(41),所述的真空泵(41)通过软管(42)与第一吸盘(3)相连接。

7.根据权利要求1所述的一种柱类产品包装机,其特征在于在所述固定台(5)与第一输送带(1)连接一侧上设有连接斜面(401),在所述固定台(5)内设有能防止包装箱翻倒的辅助机构(400)。

8.根据权利要求7所述的一种柱类产品包装机,其特征在于所述辅助机构(400)包括设置对称设置在在固定台(5)内的导向斜槽(402),所述导向斜槽(402)与连接斜面(401)相互平衡,在所述导向斜槽(402)内活动设置有防倒栏杆(403),在所述导向斜槽(402)上端与防倒栏杆(403)之间设有复位弹簧(404)。
