1.一种采用低品位钨钼矿冶炼钨钼铁合金的方法，其特征在于：将复合还原剂加入到低品位钨钼矿中，复合还原剂与低品位钨钼矿的配比为 其中γ的取值为5～6，其中α为改性碳化硅与改性石英的质量之比；则W1为矿粉中CaWO4的质量百分含量，％；

W2为矿粉中CaMoO4的质量百分含量，％；

W3为矿粉中Ca5(PO4)3F的质量百分含量，％；

将复合还原剂与低品位钨钼矿加入到真空炉中，还原得到钨钼金属及熔渣，再将钨钼金属及熔渣装入反应炉中，并向反应炉中加入废钢，进行升温冶炼，冶炼完成得到钨钼铁合金。

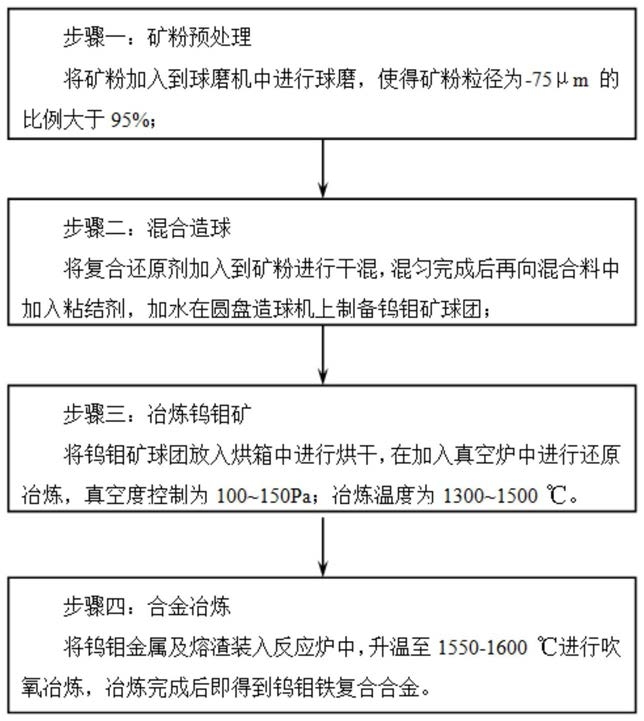

2.根据权利要求1所述的一种采用低品位钨钼矿冶炼钨钼铁合金的方法，其特征在于：具体步骤如下：

步骤一：矿粉预处理

将矿粉加入到球磨机中进行球磨，使得矿粉粒径为-75μm的比例大于95％；

步骤二：混合造球

将复合还原剂加入到矿粉进行干混，其中复合还原剂与矿粉的配比为(10～20)：100；

混匀完成后再向混合料中加入粘结剂，加水在圆盘造球机上制备得到5～8mm的钨钼矿球团，所述复合还原剂包括碳化硅和石英；

步骤三：冶炼钨钼矿

将钨钼矿球团放入烘箱中进行烘干，烘干完成后冷却至室温，在加入真空炉中进行还原冶炼，真空度控制为100Pa～150Pa；冶炼温度为1200～1500℃，冶炼时间1～3h，真空炉破真空，得到还原后的钨钼金属及熔渣；

步骤四：合金冶炼

将钨钼金属及熔渣装入反应炉中，并向反应炉中加入废钢，钨钼金属与废钢的质量之比为1:2～5，加热熔化废钢，升温至1550-1600℃进行吹氧冶炼，并向反应炉中加入造渣剂，冶炼完成后即得到钨钼铁合金。

3.根据权利要求2所述的一种采用低品位钨钼矿冶炼钨钼铁合金的方法，其特征在于：废钢的磷含量≤0.02％，硫含量≤0.02％。

4.根据权利要求2所述的一种采用低品位钨钼矿冶炼钨钼铁合金的方法，其特征在于：所述的造渣剂中包括石灰、氧化铁皮和二氧化钛。

5.根据权利要求2-4任一项所述的一种采用低品位钨钼矿冶炼钨钼铁合金的方法，其特征在于：所述的复合还原剂的碳化硅为改性碳化硅，石英为改性石英；所述的改性碳化硅为碳化硅粉与硅粉的的混合物，所述改性石英为在表面包覆有包覆组分的石英，该包覆组分包括沥青；复合还原剂还包括添加剂，所述添加剂包括焦粉。

6.根据权利要求4所述的一种采用低品位钨钼矿冶炼钨钼铁合金的方法，其特征在于：包覆组分和石英混在50-90℃温度下混合搅拌得到改性石英，其中改性石英的石英与包覆组分的质量比为6-7：1。

7.根据权利要求4所述的一种采用低品位钨钼矿冶炼钨钼铁合金的方法，其特征在于：在碳化硅粉和硅粉中加入高岭土，加水混合后得到改性碳化硅；所述碳化硅粉和硅粉的质量之比为2～4:1。

8.根据权利要求6-7任一项所述的一种采用低品位钨钼矿冶炼钨钼铁合金的方法，其特征在于：改性碳化硅与改性石英的质量之比为α，α取值为0.7～1.5；所述的添加剂占改性碳化硅和改性石英总质量的1～4％。
